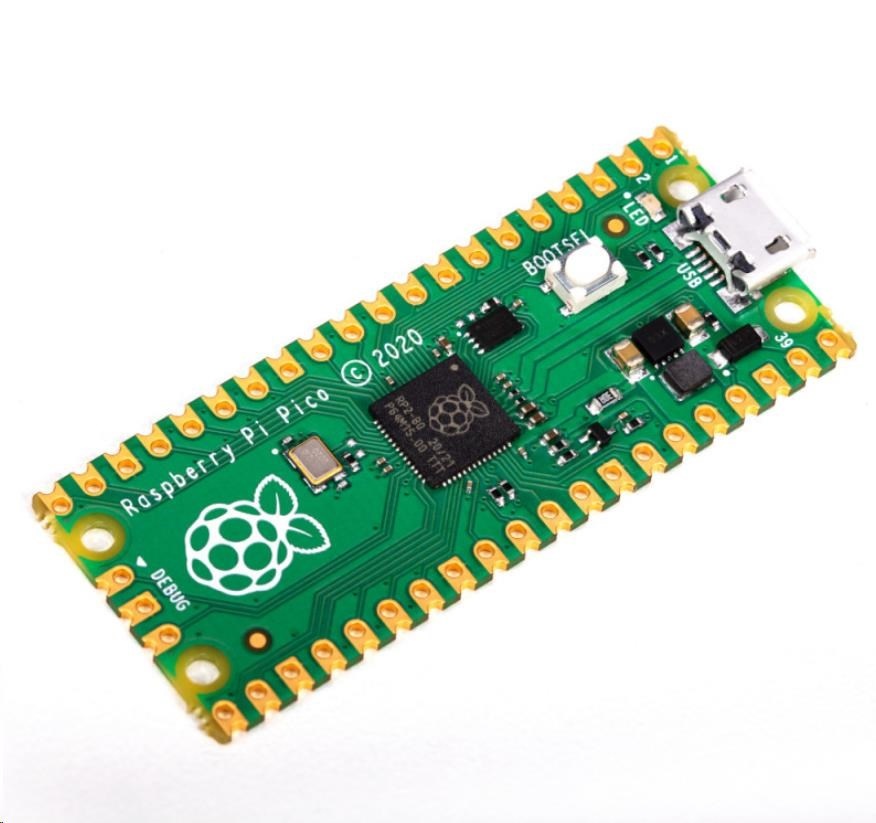

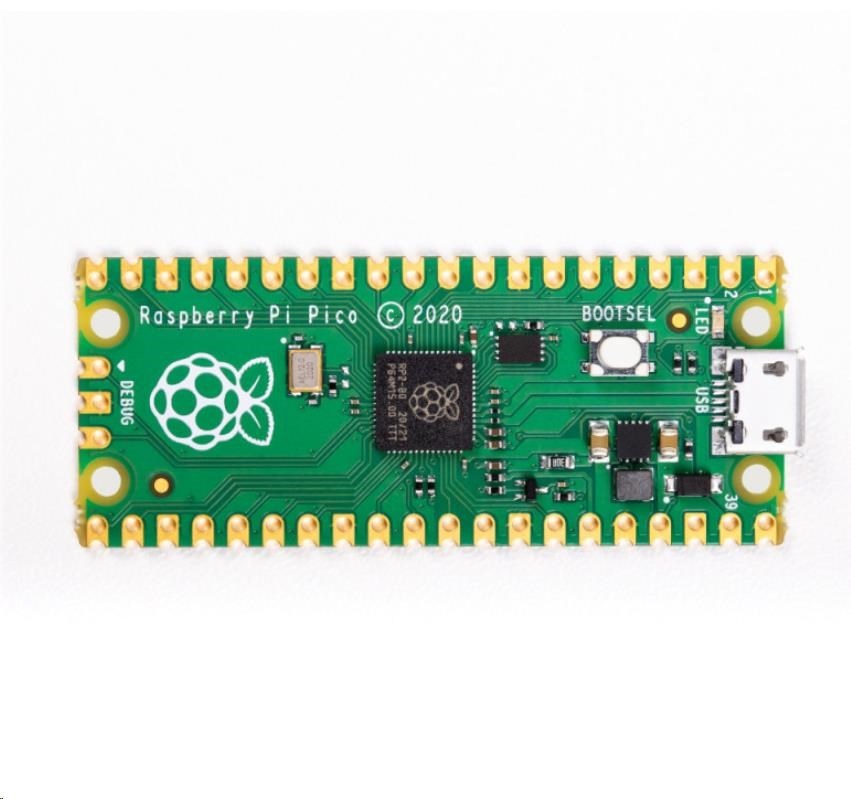

Raspberry Pi Pico

Pico je jednodoskový jednočipový počítač založený na mikrokontroléri Raspberry Pi RP2040. Tak ako je Raspberry Pi dostupný a cenovo dostupný osobný počítač, RP2040 je dostupný a cenovo dostupný mikrokontrolér.

Pico poskytuje minimálne (ale flexibilné) externé obvody na podporu čipu RP2040 (Flash, kryštál, napájacie zdroje a oddelenie a konektor USB). Väčšina IO čipu RP2040 je pripojená k IO pinom na ľavom a pravom okraji dosky. Pre interné funkcie sa používajú štyri IO - ovládanie LED, ovládanie spínaného zdroja (SMPS) a snímanie systémového napätia.

Pico bol navrhnutý tak, aby sa po spájkovaní pinov s rozstupom 2,54 mm dal vložiť do nepájkovacieho poľa a zároveň bez nich mohol fungovať ako modul pre povrchovú montáž (SMT). Používateľské IO piny sú tiež na okrajoch dosky. Pod konektorom USB a tlačidlom BOOTSEL sú kontakty, ktoré umožňujú prístup k týmto signálom, ak sa Pico používa ako modul SMT spájkovaný pretavovaním.

Pico používa integrovaný spínaný zdroj (buck-boost SMPS), ktorý je schopný generovať požadované napätie 3,3 V (na napájanie RP2040 a externých obvodov) zo širokého rozsahu vstupných napätí (~1,8 až 5,5 V). To umožňuje flexibilné napájanie z rôznych zdrojov, napríklad z jedného lítium-iónového článku alebo 3 sériovo zapojených článkov AA. Nabíjačky batérií sa dajú tiež veľmi ľahko integrovať.

Preprogramovanie pamäte Flash je možné vykonať cez USB (jednoducho pretiahnite súbor na zariadenie Pico, ktoré sa javí ako veľkokapacitné pamäťové zariadenie) alebo cez port SWD (Serial Wire Debug). Port SWD možno použiť aj na interaktívne ladenie kódu spusteného na RP2040.

Kľúčové vlastnosti:

  • Čip RP2040 s 2 MB pamäte Flash
  • Port Micro-USB B na napájanie a údaje (a na preprogramovanie pamäte Flash)

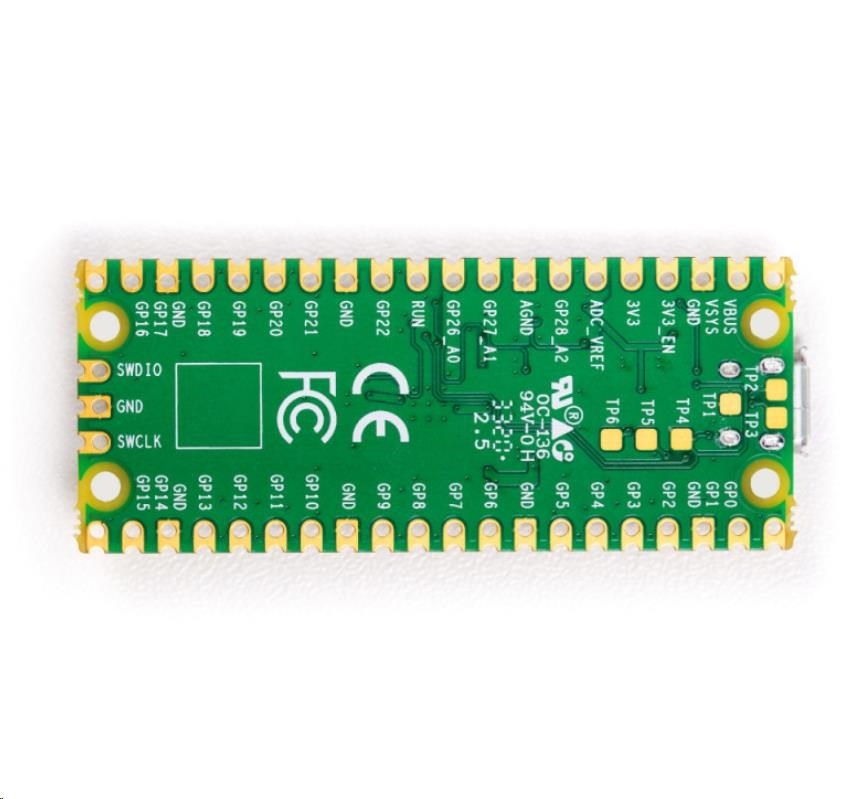

  • doska s rozmermi 21x51x1 mm so 40 pinmi typu DIP s rozstupom 2,54 mm
    - Odkrýva 26 multifunkčných 3.3V univerzálne IO (GPIO)
    - 23 GPIO je len digitálnych a 3 sú schopné ADC
    - Možno namontovať na povrch ako modul
  • 3pinový port ARM pre sériové ladenie (SWD)
  • Jednoduchá, ale veľmi flexibilná architektúra napájania
    - rôzne možnosti jednoduchého napájania z micro-USB, externého napájania alebo batérií
  • Vysoká kvalita, nízke náklady, vysoká dostupnosť
  • Komplexný SDK, príklady softvéru a dokumentácia

Vlastnosti čipu:

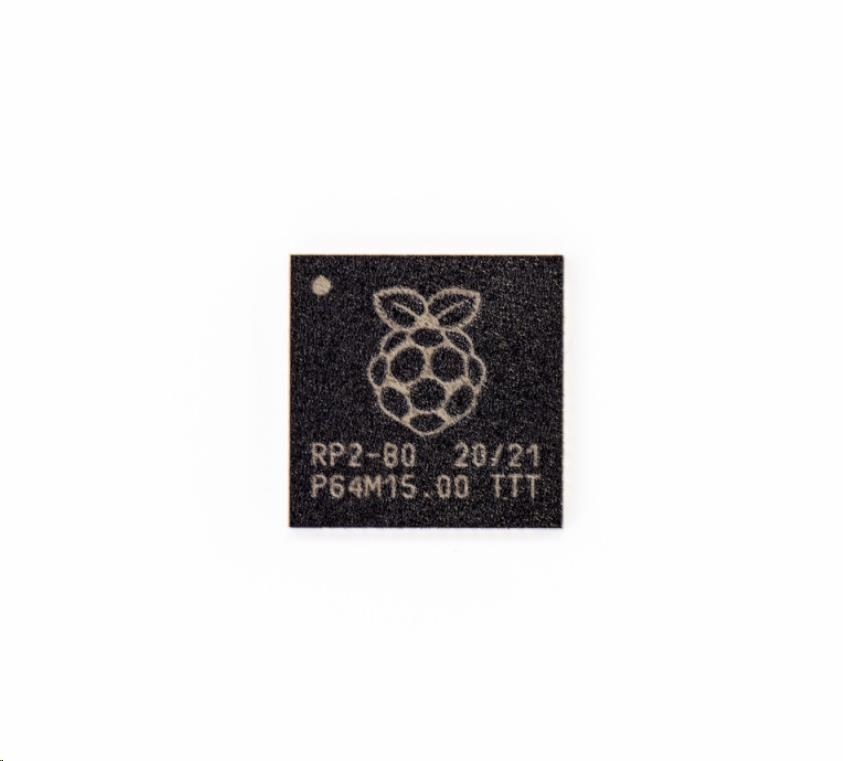

RP2040 je jediný čip s kvalitou, cenou a jednoduchosťou Raspberry Pi. Tak ako je Raspberry Pi dostupný a cenovo dostupný osobný počítač, RP2040 je dostupný a cenovo dostupný mikrokontrolér so všetkým, čo potrebujete na vytvorenie produktu.

RP2040 je podporovaný na všetkých platformách vo vývojových prostrediach C/C++ aj MicroPython vrátane jednoduchého prístupu k ladeniu za chodu. Má integrované zavádzacie procedúry UF2 a procedúry s plávajúcou desatinnou čiarkou. Zabudované USB môže fungovať ako zariadenie aj ako hostiteľ. Má dve symetrické jadrá a vysokú vnútornú priepustnosť, čo je užitočné pri spracovaní signálu a videa. Čip má veľké množstvo internej pamäte RAM, ale používa externú pamäť flash, čo vám umožňuje vybrať si toľko pamäte, koľko potrebujete.

  • Dvojjadrový procesor Cortex M0+ až do 133 MHz
    - Integrovaná slučka fázového zámku (PLL) umožňuje variabilnú frekvenciu jadra
  • 264K multi-banková vysokovýkonná pamäť SRAM
  • Externá pamäť Quad-SPI Flash s funkciou eXecute In Place (XIP)
  • Vysoko výkonná architektúra zbernice s úplným krížením
  • Integrované rozhranie USB 1.1 (zariadenie alebo hostiteľ)
  • 30 univerzálnych multifunkčných IO (4 možno použiť pre ADC)
    - napätie IO 1,8 - 3,3 V (napätie Pico IO je konštantné pri 3,3 V)
  • 12-bitový 500ksps analógovo-digitálny prevodník (ADC)
  • Rôzne digitálne periférie
    - 2x UART, 2x I2C, 2x SPI, až 16 kanálov PWM
    - 1x časovač so 4 alarmami, 1x počítadlo reálneho času
  • Duálne programovateľné IO (PIO) periférie
    - Flexibilné, užívateľsky programovateľné vysokorýchlostné IO
    - Môže emulovať rozhrania, ako je karta SD a VGA

Obsah balenia:

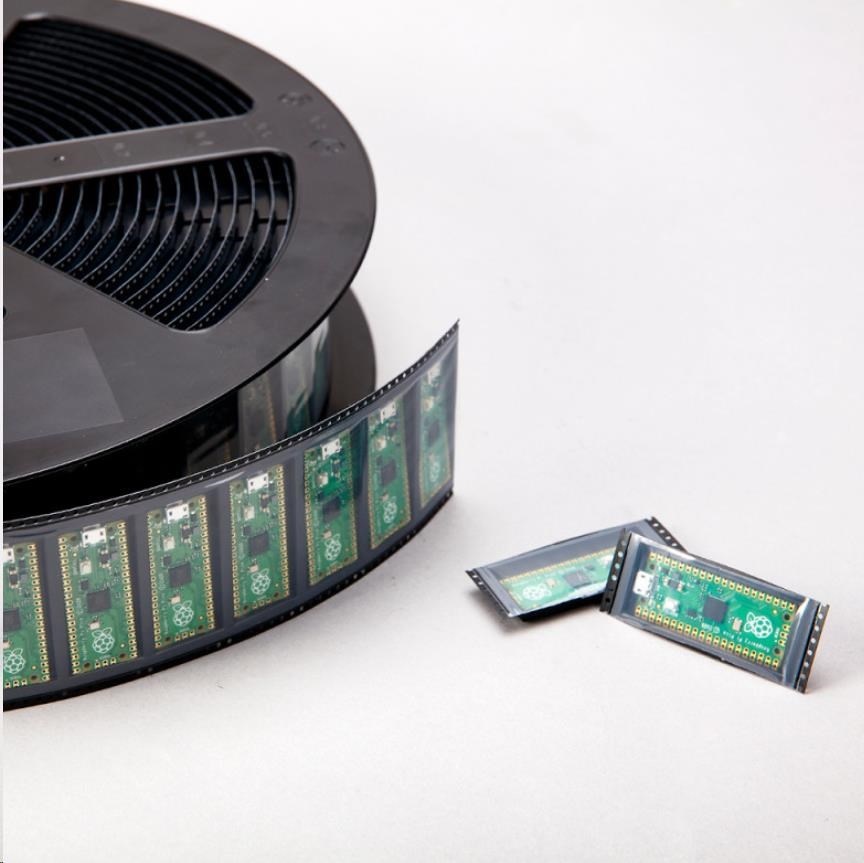

  • 1x Raspberry Pi Pico (Produkt je balený ako "tape & reel", t. j. na páske a na cievke.)
..
Rozhranie
USB
Typ procesora
ARM
Prevedenie PC
1-deskové Mini-PC
Operačný systém
Bez OS
Využitia PC
Domácnosť a kancelária
