TRITON 19" stojanový rozvaděč 15U 600x1000
Svařovaný rozvaděč s odnímatelnými bočnicemi a zadním krytem, IP20, nosnost 800 kg
Univerzální rozvaděč pro datové a telekomunikační účely. Vysoká nosnost pro složitější aplikace, velký výběr rozměrů a variant spolu se širokou škálou doplňků a dokonalým zpracováním všech detailů z něj dělají nejprodávanější stojanový rozvaděč v naší nabídce. Materiál: Ocelový plech, bezpečnostní kalené sklo tl. 4 mm, plastové díly, spojovací materiál.
Stránky produktu: https://triton.cz/produkty/datove-rozvadece/stojanove-rozvadece/rma_n/

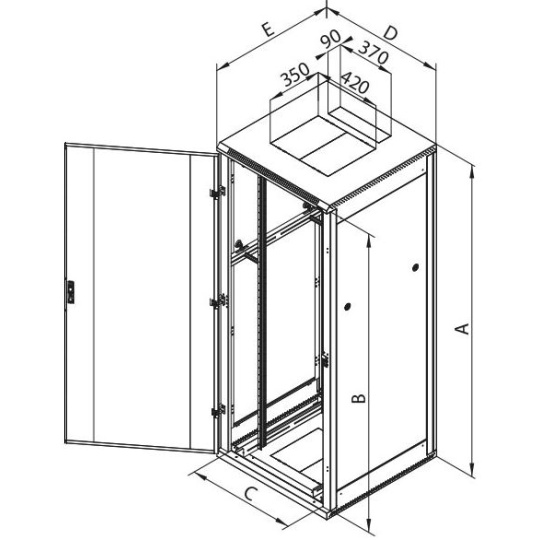

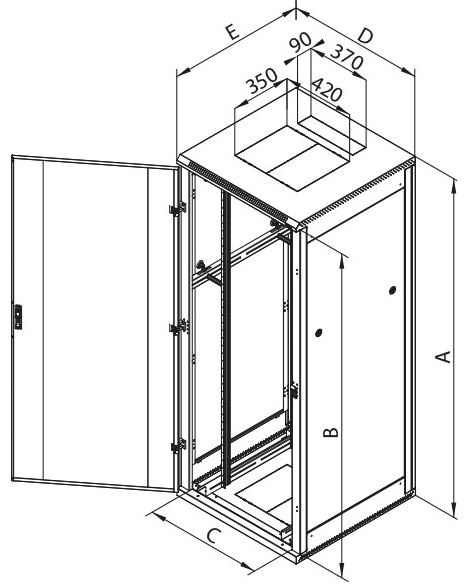

| Technické specifikace: |
| Rozměr: | 19" |
| Výška: | 15U (770 mm) |
| Šířka: | 600 mm |
| Hloubka: | 1000 mm |
| Hmotnost: | 57,5 kg |
| Maximální zatížení: | 800 kg |
Vysoká pevnost konstrukce RMA má robustní svařovanou konstrukci. Vysoká kvalita zpracování a nejnovější technologie zajišťují skvělý vzhled rozvaděče. Stojiny mají nový tvar, jsou širší a jsou z materiálu síly 1,3 mm.

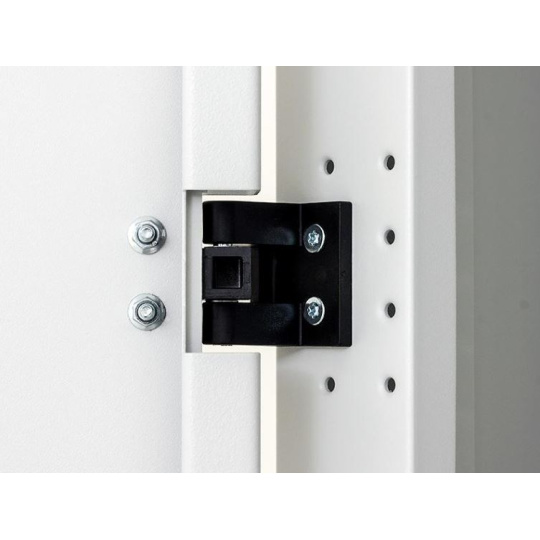

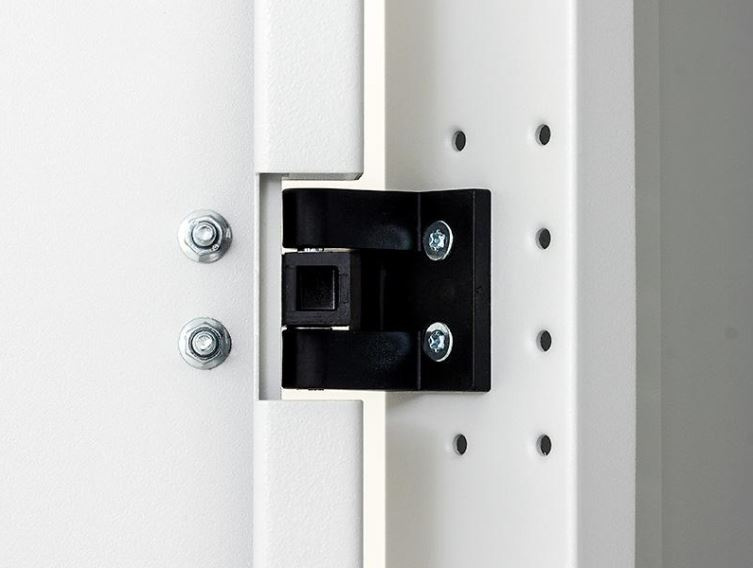

Flexibilní otevírání dveří Vlastní systém pantů umožňuje otevírání dveří pod úhlem 165°. Dveře lze snadno demontovat a přestavět na otevírání na opačnou stranu. Dvoukřídlé dveře jsou opatřeny nasazovacími panty.
Sklo Plechové dveře s vlepeným sklem se vyrábějí z tvrzeného bezpečnostního skla tl. 4 mm, které je odolné běžným nárazům. Při rozbití tvoří množství drobných úlomků jako automobilové sklo. Z důvodů bezpečnosti doporučujeme po instalaci zařízení do rozvaděčové skříně zavírat dveře, aby nemohlo dojít ke kolizi s jinými předměty. Použité sklo je zkoušeno v certifikované zkušebně a odpovídá požadavkům normy ČSN EN 12150-1+A: Sklo ve stavebnictví – Tepelně tvrzené sodnovápenatokřemičité bezpečnostní sklo. Zkoušené sklo splňuje normu na rozpad skla po rozbití, Certifikát shody CQ-24-2023, Protokol o zkoušce IKATES 58A-2024.

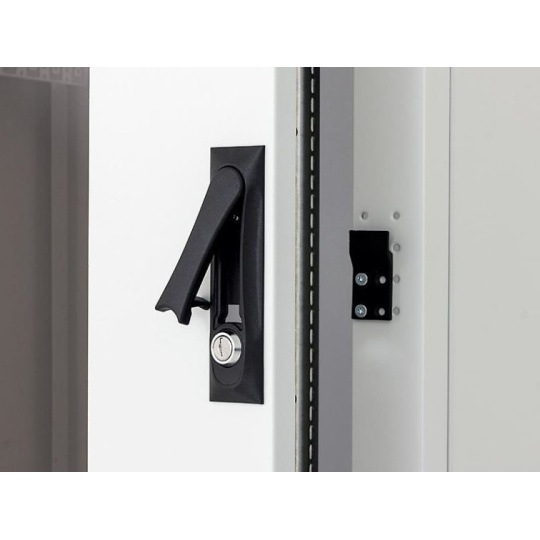

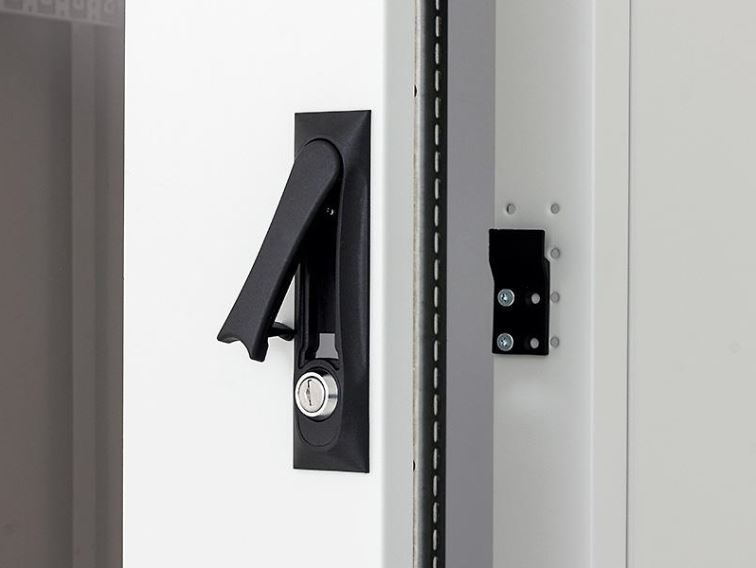

Kliky Tritón Vyrábíme vlastní kliky pro stojanové rozvaděče. Výměnou plastového modulu (není příbalem) lze osadit i polocylindrickou zámkovou vložku (volitelné přísl.). Patent: PUV 2013-27443.
Nastavitelné vertikální lišty 19“ vertikální lišty mohou být plynule nastaveny v libovolné hloubce rozvaděče. To usnadňuje montáž zařízení i organizaci propojovacích kabelů.

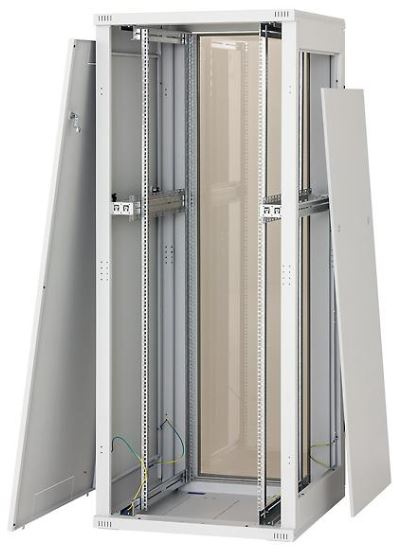

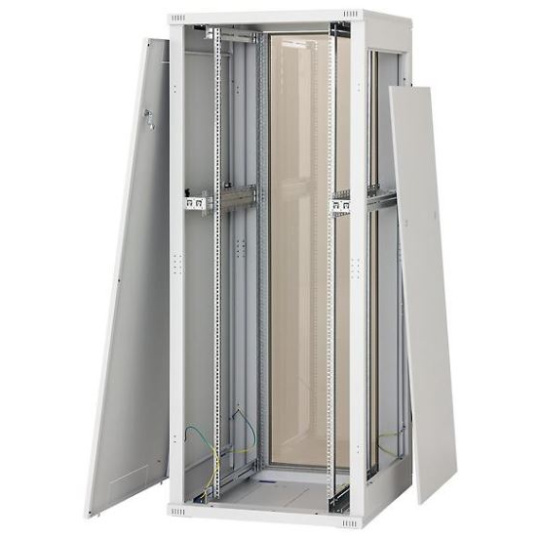

Odnímatelné bočnice a zadní kryt RMA je rozvaděč se svařovaným skeletem, s odnímatelnými bočnicemi a zadním krytem. Ke skeletu jsou uchyceny zámky, standardně s jednotným klíčem.
Dveře pro ventilační jednotky U tohoto typu rozvaděče je možno objednat speciální plechové dveře s přípravou pro montáž ventilačních jednotek RAx-CH-X0x-X3. Více informací naleznete v sekci Aktivní chlazení.

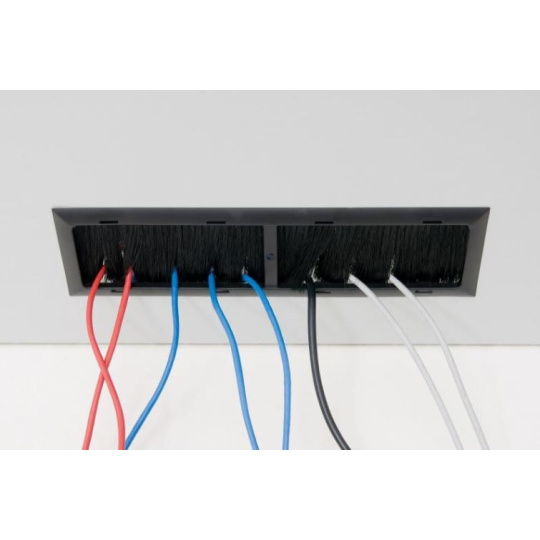

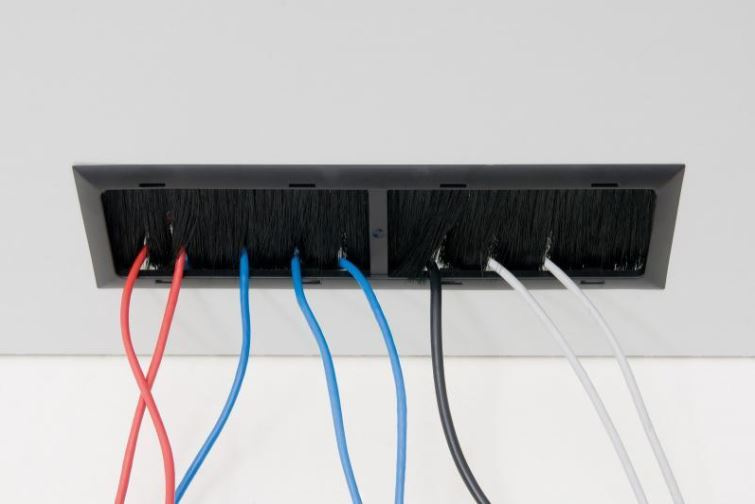

Vylamovací záslepky Kabelové vstupy rozvaděče jsou zakryty vylamovacími záslepkami. Proti pronikání prachu je možné kabely v otvoru utěsnit záslepkou s kartáčem. K ochraně kabelů před poškozením slouží lemová hrana (obojí je součástí příbalu rozvaděče).
Otvor pro ventilační jednotku Rozměrný otvor krytý vylamovací záslepkou umožňuje montáž a demontáž ventilační jednotky Tritón zvenku rozvaděče bez nutnosti použití šroubů.
Kolečka, nivelační nožičky, podstavec Rozvaděč lze umístit na nivelační nožičky (součástí příbalu), případně s použitím volitelné výbavy na podstavec, kolečka, nebo vysokozátěžová kolečka s výztužným rámem.

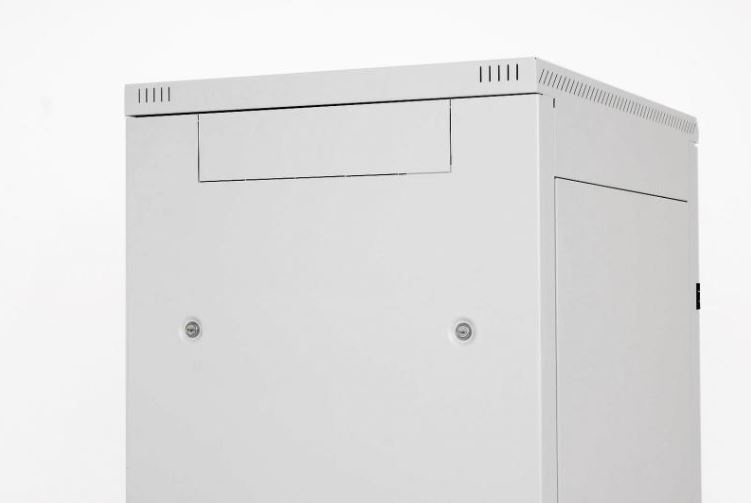

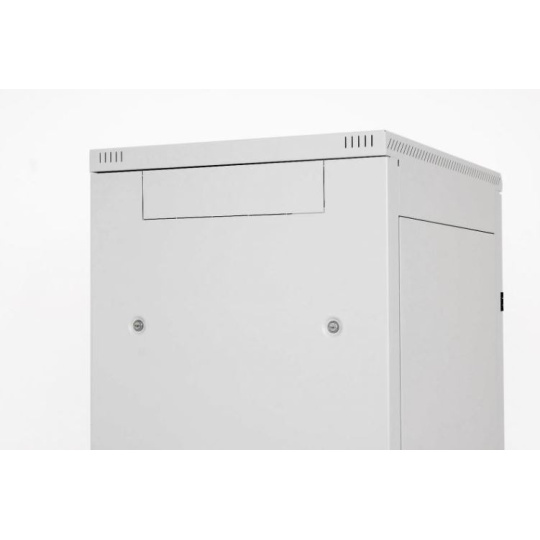

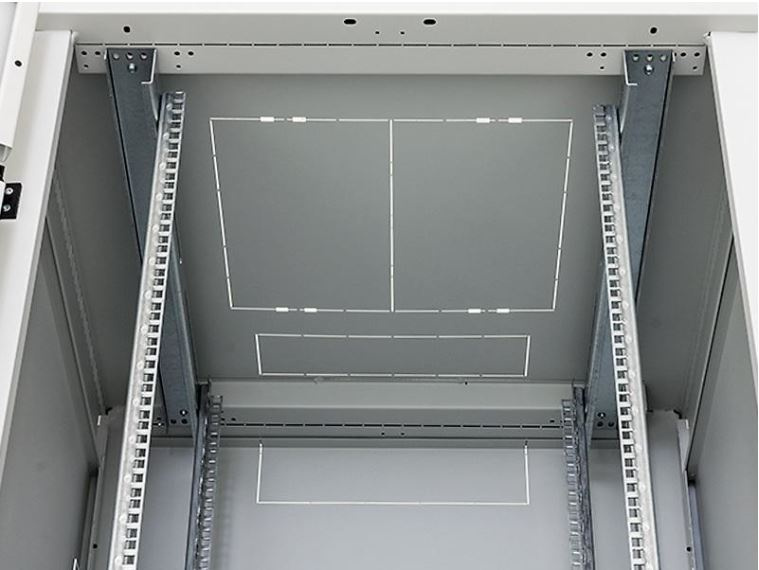

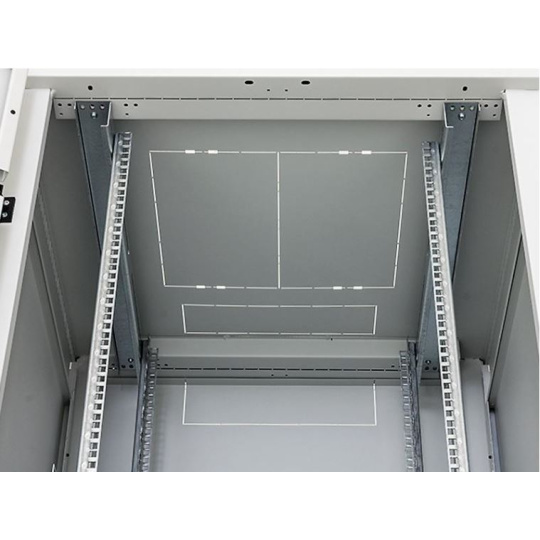

Zadní strana rozvaděče Na zadní stěně rozvaděče jsou dva kabelové vstupy kryté vylamovacími záslepkami. Jeden je u horního a druhý u spodního okraje krytu. Další kabelové vstupy jsou na stropě a v základně rozvaděče.
Perforace skeletu Rozvaděče RMA mají perforovaný skelet pro zajištění přístupu chladícího vzduchu k instalovaným technologiím. Chlazení je možno podpořit instalací ventilačních jednotek.

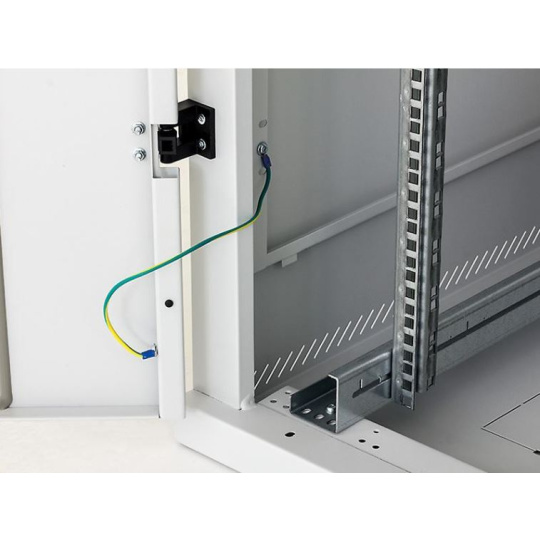

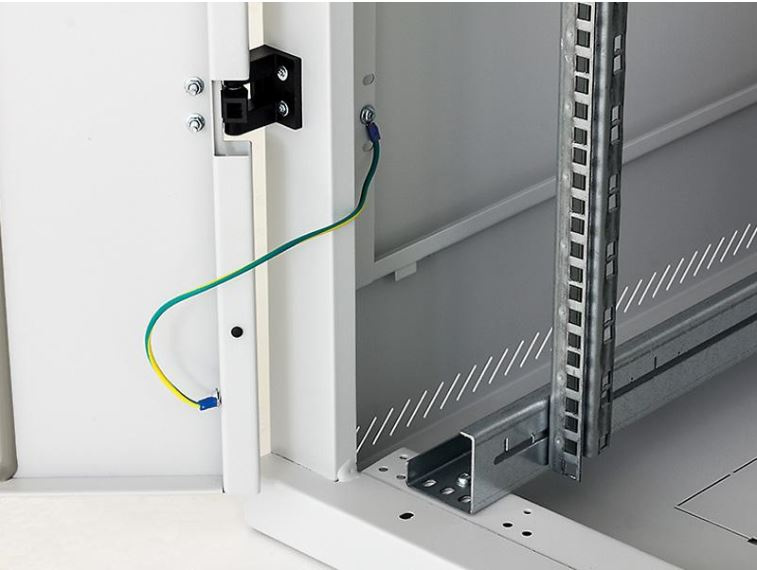

Pospojení Všechny oddělitelné části jsou vzájemně pospojeny dle požadavků příslušné normy.
Flex frame Systém umožňuje u šířky 800 mm instalaci posuvných ližin v rozponu 19“, 21“ a 23“. Další možností je posunout 19“ rozteč vertikálních lišt k jedné straně a tím získat větší prostor na straně druhé.
Středový pár vertikálních lišt U rozvaděčů hlubších než 800 mm dodáváme již v základní výbavě třetí pár vertikálních lišt pro montáž technologie. Díky svému otevřenému profilu neomezují instalaci hlubších zařízení. Na středové vertikální liště lze kratší zařízení uchytit pomocí různých typů podpěr (volitelné příslušenství).
Široké stojiny skeletu Široké stojiny skeletu jsou určeny pro dodatečnou montáž příslušenství, například rozvodných panelů nebo vertikálních vyvazovacích panelů, které tak nezabírají 19“ prostor v rozvaděči. Díky promyšlenému uchycení nebrání rozvodné panely použití výsuvných serverů ani u rozvaděčů 600 mm širokých.
Příslušenství ve stojinách Stojiny jsou opatřeny na vnitřních hranách montážními otvory v celé své výšce. Otvory jsou v unitové rozteči vertikálních lišt a lze je použít pro montáž některých druhů příslušenství.
Volitelné příslušenství RAC-VP-D5x-X1
Horizontální vyvazovací panel. Instalace do skeletu (stojiny) rozvaděče. RAX-VP-Vxx-X2
Vertikální vyvazovací panel. Instalace do stojiny rozvaděče. Rozvodné panely Možnost instalace PDU do stojin rozvaděče pomocí držáku (volitelné příslušenství)..
RAX-VP-Xxx-X1 Sada vyvazovacích příček U rozvaděčů se zatížením více jak 500 kg doporučujeme doplnit sestavu o vyvazovací příčky, které zároveň plní funkci výztuhy.
Výklopný rám Rozvaděče RMA šíře 800 mm je možné vybavit výklopným rámem s nosností 150 kg. Maximální využitelná hloubka 19“ příslušenství je 330 mm.
| Příbaly: |
| Klíč – odnímatelné kryty: | 2x |
| Klíč – přední dveře | 2x |
| Plovoucí matice M6 | 16x |
| Šroub M6 x 12 | 16x |
| Podložka plastová 6,4 | 16x |
| Protiprachová záslepka | 1x |
| Lemová hrana | 1m |
| Rektifikační šroub/noha pro rozvaděč | 4x |
| Matice M10 | 4x |
.
, ,
