airFiber-5XHD

---

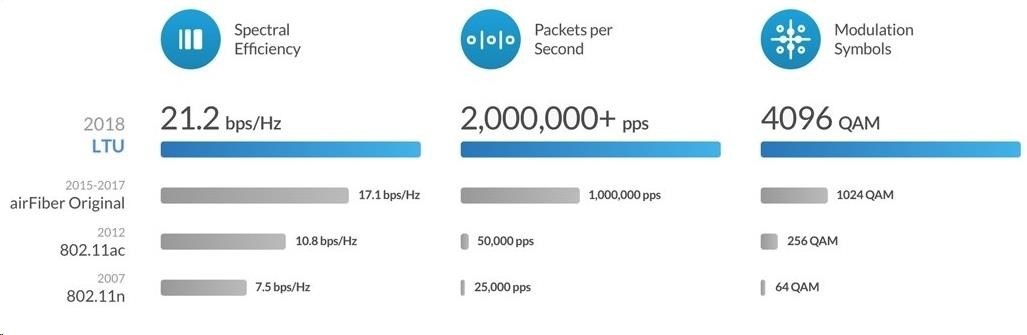

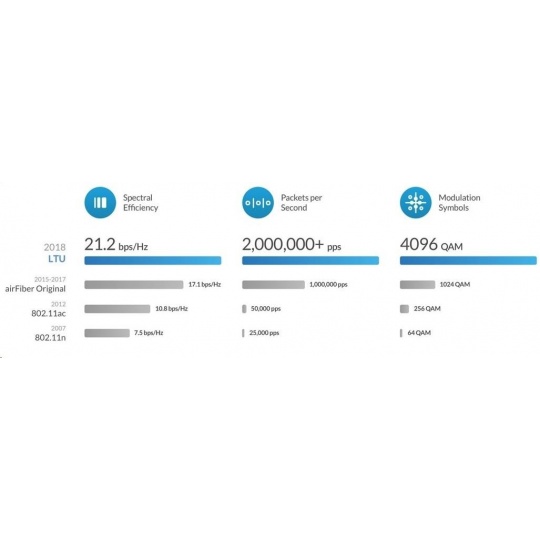

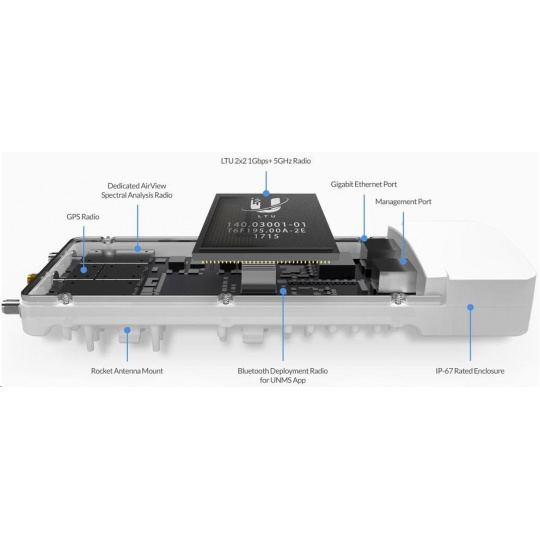

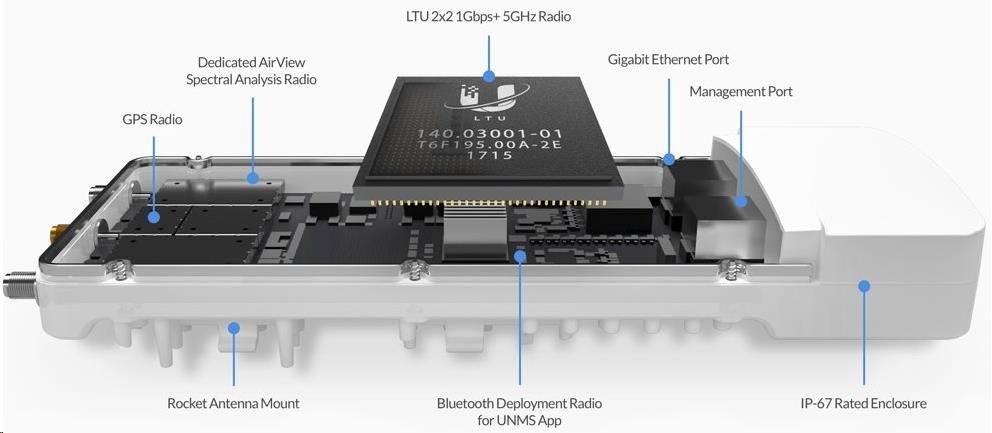

aF-5XHD je v súčasnosti najvýkonnejšie a najlepšie vybavené zariadenie airFiber od spoločnosti Ubiquiti Networks. Revolučný integrovaný obvod airFiber LTU dokáže spracovať viac ako 2 milióny paketov za sekundu pri reálnej rýchlosti prenosu dát 1 Gb/s+ (TDD) v bezlicenčnom pásme 5 GHz pri 1024QAM (plánovaný firmvér by mal podporovať až 4096QAM s ešte vyššou priepustnosťou). Medzi ďalšie kľúčové funkcie patrí 2x Gigabit LAN, pričom jeden port je určený len na správu, synchronizácia času prostredníctvom GPS, špecializovaný spektrálny analyzátor, vysoká odolnosť voči vode (IP67) a nastaviteľná šírka kanálov 10/20/30/40/50/60/80 a 100 MHz. AirFiber 5XHD je vodotesný a ideálny do všetkých poveternostných podmienok vďaka veľmi dobrej konštrukcii a priloženému gumovému adaptéru.

Obsah balenia

• Zariadenia
• Držiak GPS + anténa GPS
• Napájací adaptér PoE 24V/1A
• Napájací kábel
• Kovový popruh + 2 plastové popruhy
• Redukcia pre raketovú súpravu

Technické údaje:
Rozmery 224 x 82 x 48 mm (8.82 x 3.23 x 1.89")
Hmotnosť 0.35 kg (12.3 oz)
RF konektory (2) RP-SMA odolné voči poveternostným vplyvom (CH0, CH1)
(1) SMA odolné voči poveternostným vplyvom (GPS)
GPS anténa Externá, magnetická základňa
Napájanie 24V, 1A Gigabitový PoE adaptér (súčasťou dodávky)
Spôsob napájania Pasívne napájanie cez Ethernet
Kolíky 1, 2, 4, 5 (+) a kolíky 7, 8, 3, 6 (-)
Max. Spotreba energie 6-12 W1
Podporovaný rozsah napätia +18 až +54 VDC2

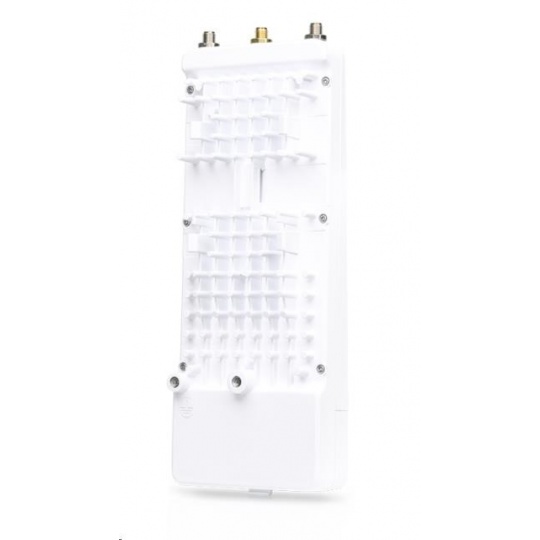

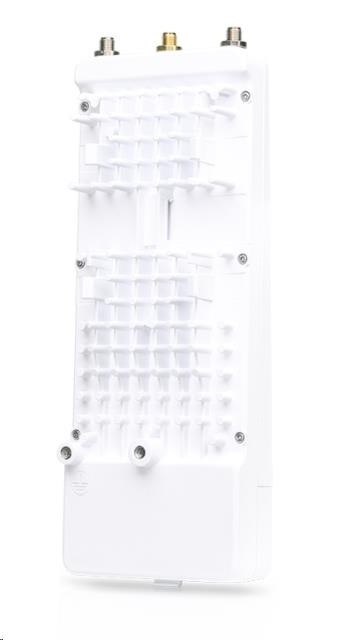

Montáž airFiber X Mount (kompatibilný s raketovým držiakom)
Montáž na stĺp GPS (súčasť dodávky)
Prevádzková teplota -40 až 55° C (-40 až 131° F)

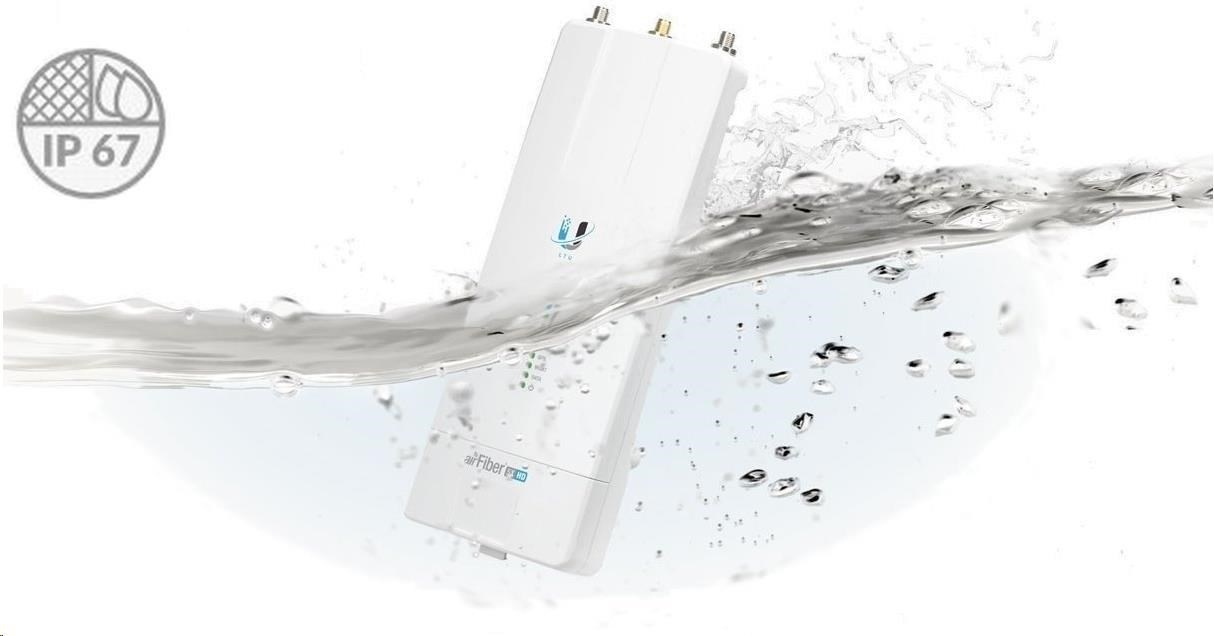

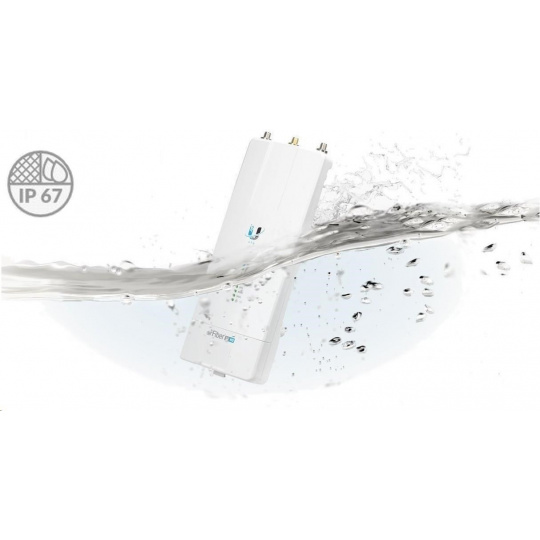

Odolnosť voči poveternostným vplyvom IP673
Certifikáty CE, FCC, IC

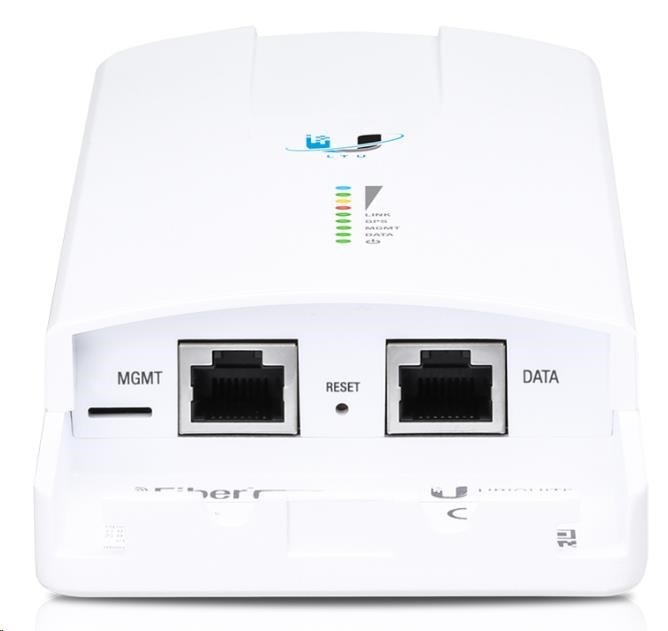

Sieťové rozhranie
Dátový port (1) 10/100/1000 Ethernet Port
Port pre správu (1) 10/100/1000 Ethernet Port
Bluetooth Bluetooth v4.0
Systém
Procesor airFiber LTU IC
Maximálna priepustnosť 1.34 Gb/s4, 5
Maximálny dosah 100 km4
Počet paketov za sekundu 2+ milión6
Latencia 1.5 ms - 3.5 ms7
Šifrovanie AES-256
OS airOS 8 pre airFiber
Bezdrôtové režimy Master/Slave
Rádio
Frekvenčný rozsah 4.8 GHz - 6.2 GHz*
(v závislosti od regulačnej oblasti)
Max. Vedený výkon TX 29 dBm*
(v závislosti od regulačnej oblasti)
Frekvenčná presnosť < 2 ppm
Šírka pásma kanála 10/20/30/40/50/60/80/100 MHz Možnosť výberu
Programovateľné pracovné cykly Uplink a Downlink
Navrhovaný max. Výkon TX
10x 19 - 20 dBm
8x 21 - 22 dBm
6x 23 - 24 dBm
4x 29 dBm
2x 29 dBm
1x 29 dBm

---
