airFiber24

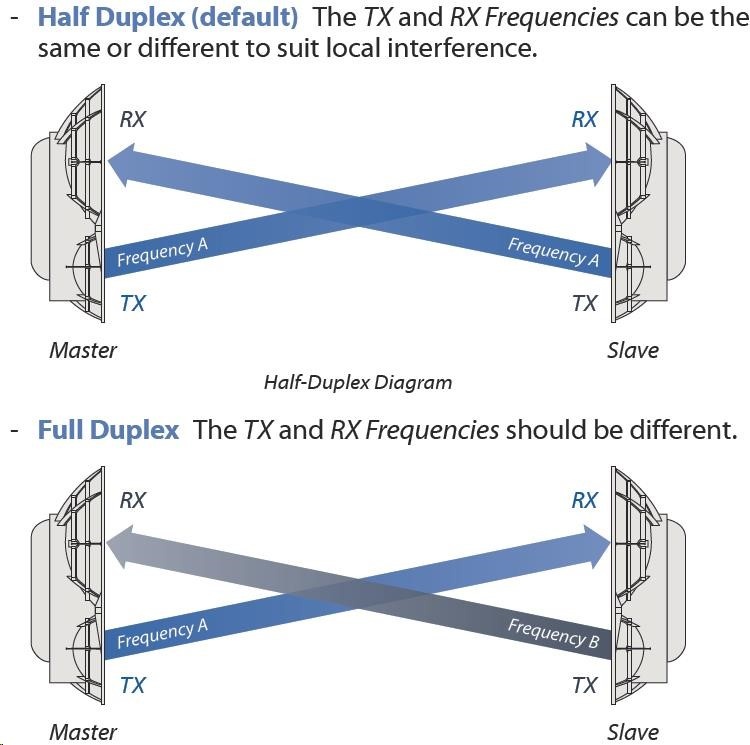

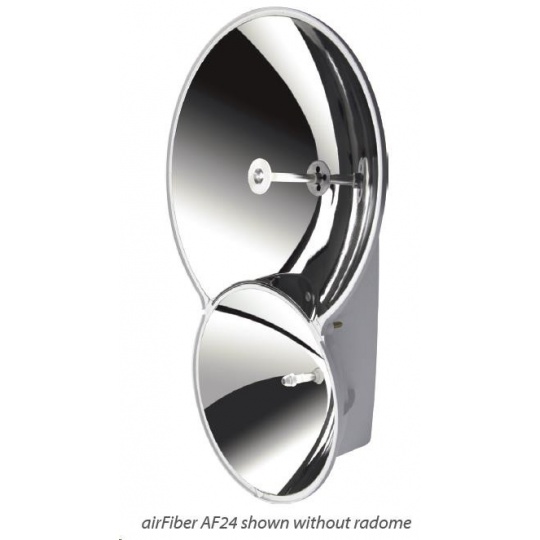

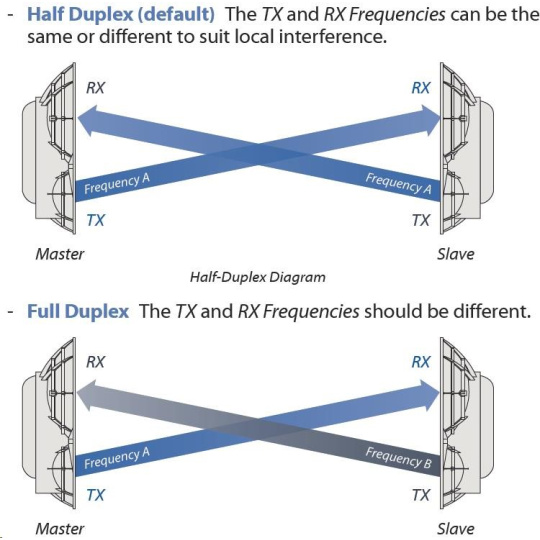

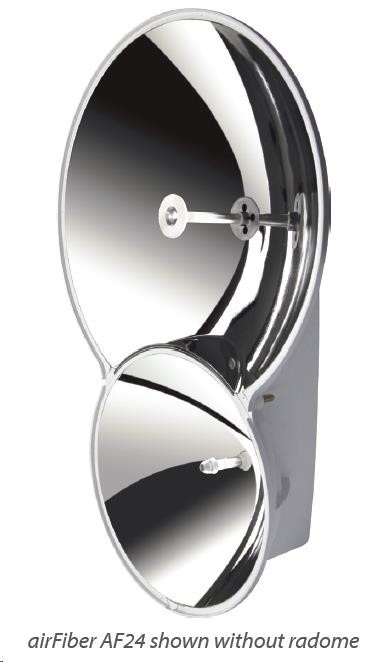

zariadenie Ubiquiti airFiber AF24 je určené na chrbticové spojenia, pracuje v nelicencovanom pásme 24 GHz s reálnou priepustnosťou až 1,4 Gb/s! Jednotka je vybavená dvoma parabolickými anténami, jednou na príjem a druhou na prenos dát, technológia MIMO. Na výber je niekoľko režimov prevádzky: FDD (Frequency Division Duplex) a HDD (Hybrid Division Duplex), ktoré umožňujú dosiahnuť vysokú rýchlosť a spektrálnu účinnosť. Systém HDD ponúka nízke oneskorenie systémov FDD a spektrálnu účinnosť systémov TDD. Podporovaný je plne duplexný a poloduplexný režim, transparentný mostík L2 a 128-bitové šifrovanie AES.

Technické údaje: airFiber AF24 Rozmery 649 x 426 x 303 mm Hmotnosť 10.
5 kg (vrátane držiaka)
Prevádzková frekvencia 24.05 - 24.25 GHz
Maximálna spotreba energie < 50 W

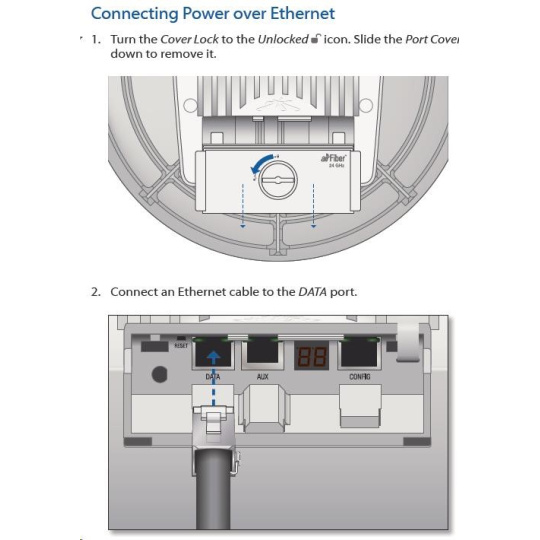

Napájanie 50 V, 1.2A PoE GigE adaptér (súčasťou balenia)

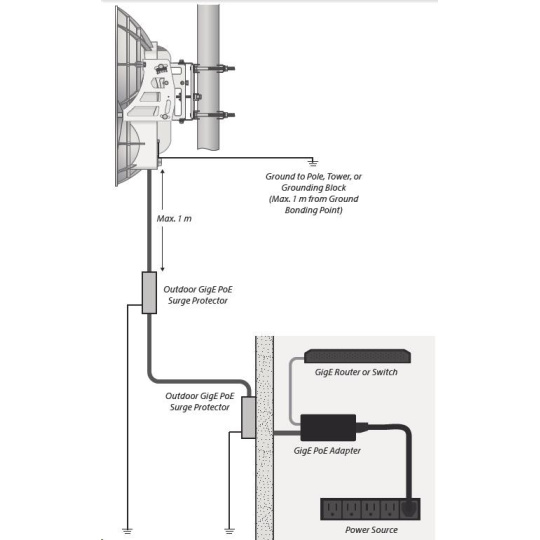

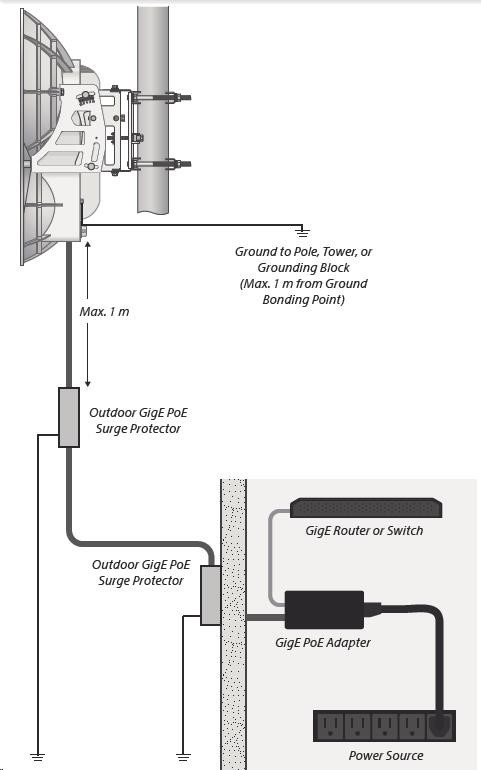

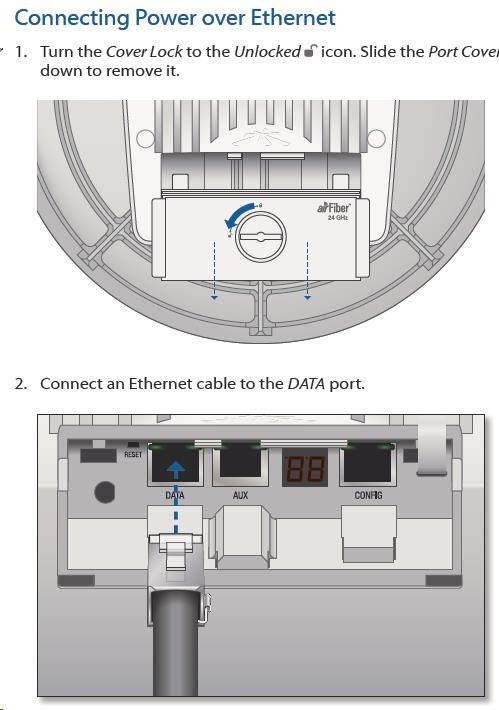

Spôsob napájania Pasívne napájanie cez Ethernet (42-58 VDC)
Certifikáty CE, FCC, IC

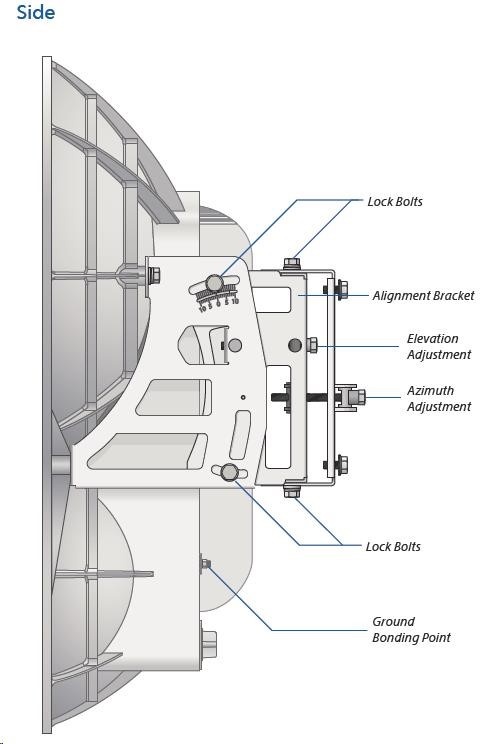

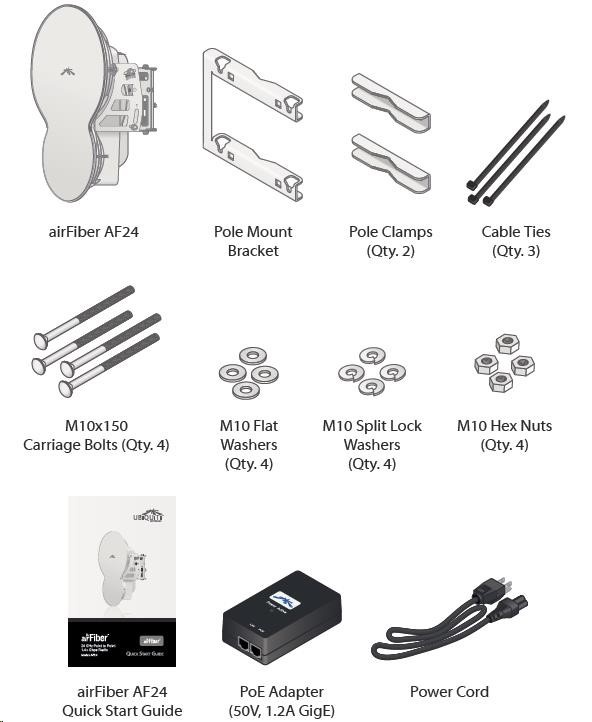

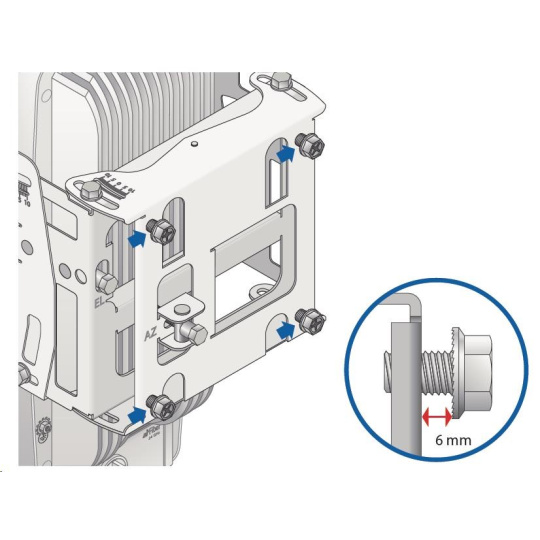

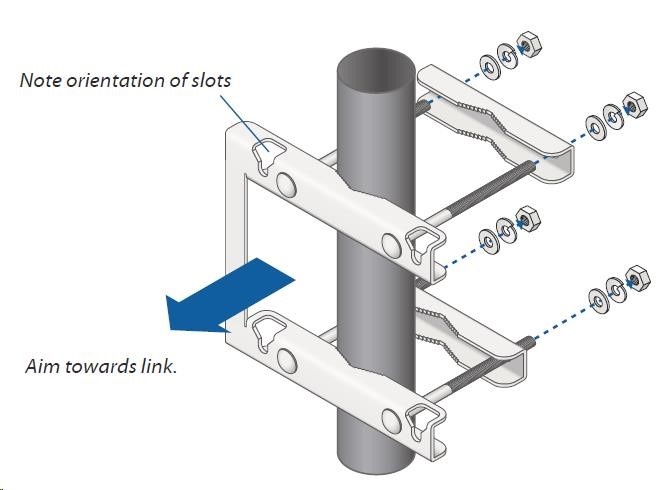

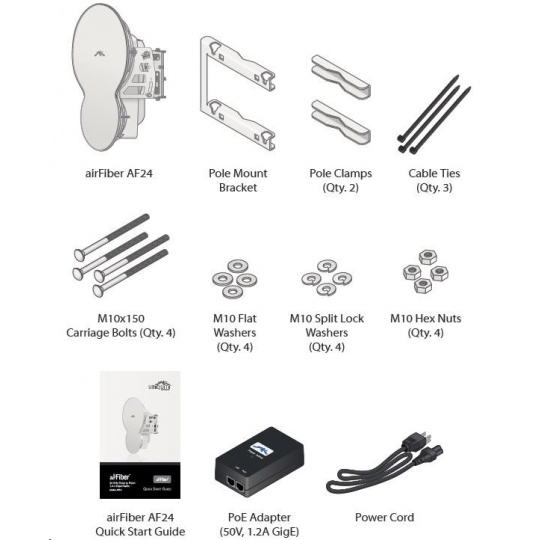

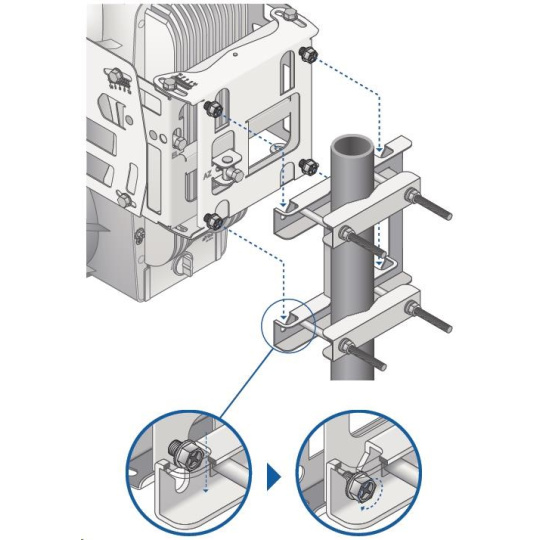

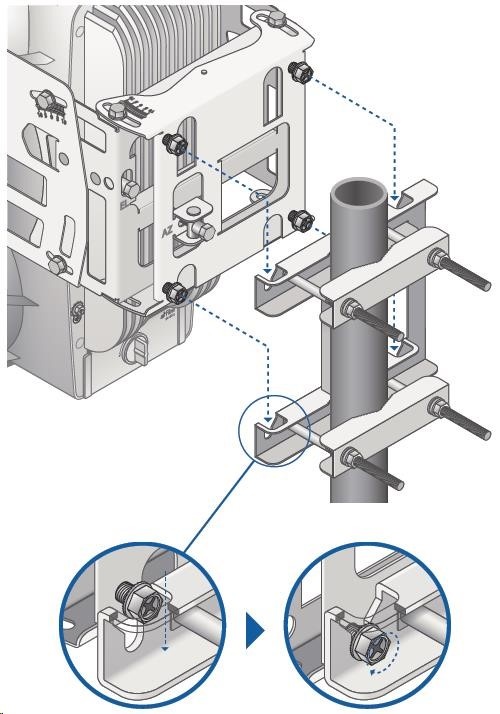

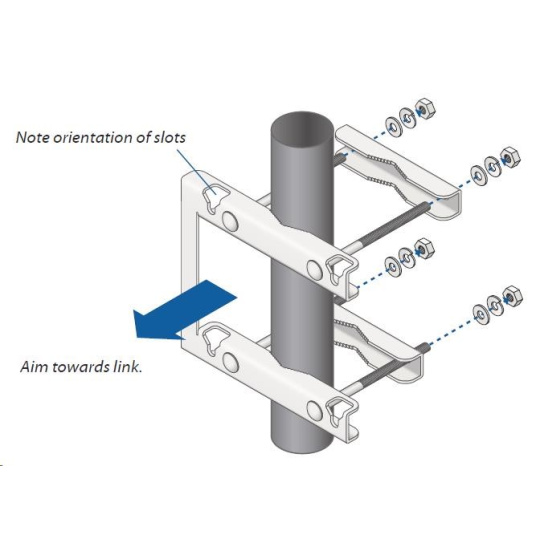

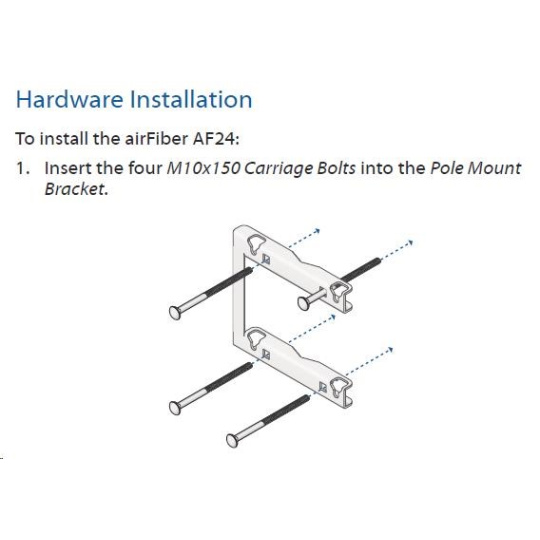

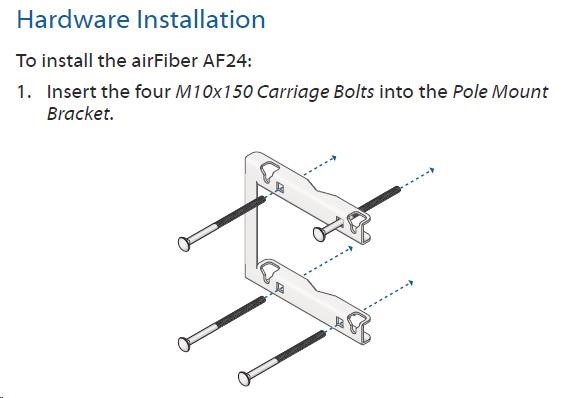

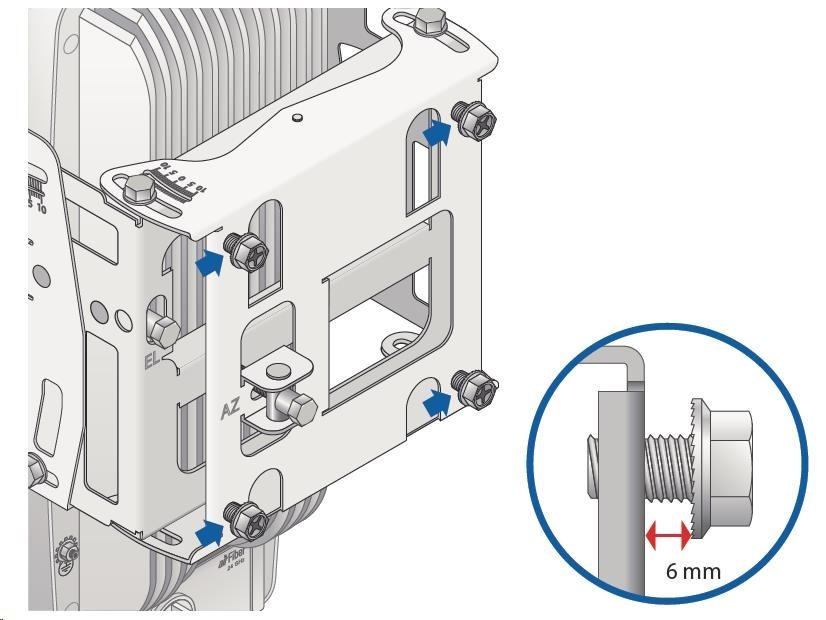

Montážna sada na stĺp (súčasťou balenia)
Zaťaženie vetrom 69 lbf @ 100 mph
Prevádzková teplota -40 až 55° C (-40 až 131° F)

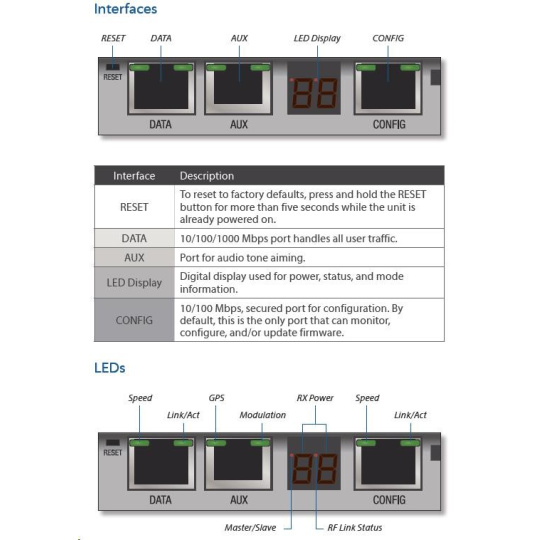

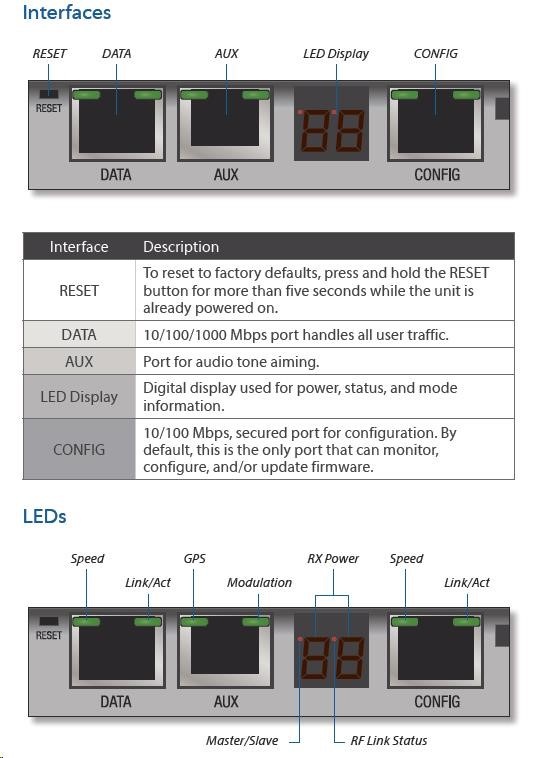

Sieťové rozhranie

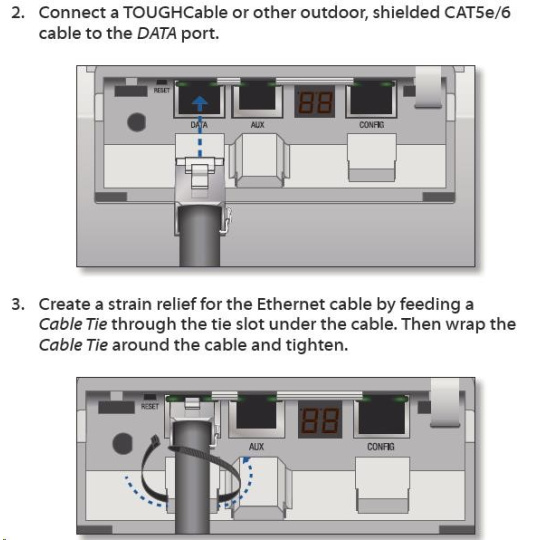

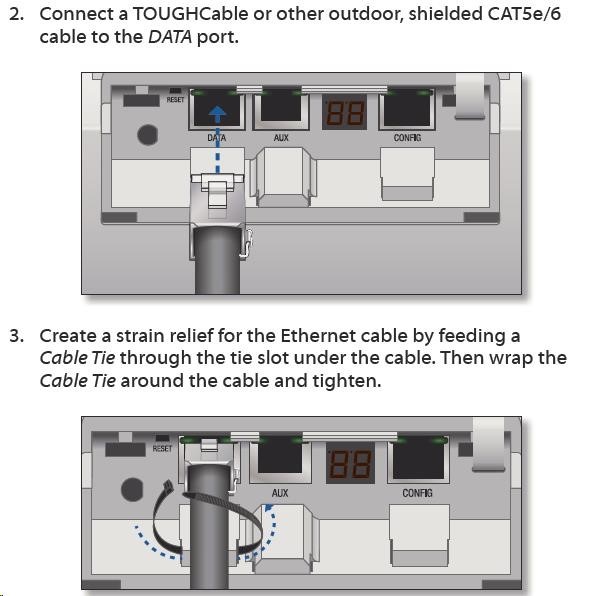

Dátový port (1) 10/100/1000 Ethernet port
Konfiguračný port (1) 10/100 Ethernet port
Maximálna priepustnosť 1.4+ Gb/s
Maximálny dosah 13+ km
Počet paketov za sekundu > 1 milión
Šifrovanie 128-bitové AES
Korekcia chýb dopredu 164/205
Cyklický prefix 1/16 Pevný
Pomer Uplink/Downlink 50% Pevný
GPS Synchronizácia hodín GPS
Vysielač
EIRP ~33 dBm (FCC/IC), ~20 dBm (CE)
Presnosť frekvencie ±2.5 ppm bez synchronizácie GPS
±0.2 ppm so synchronizáciou GPS
Šírka pásma kanála 100 MHz
Prevádzkové kanály 24.1 GHz, 24.2 GHz
Modulácia 64QAM MIMO
16QAM MIMO
QPSK MIMO
QPSK SISO
1x QPSK SISO
Integrovaná delená anténa
Zisk TX 33 dBi
Zisk RX 38 dBi
Šírka lúča < 3,5°
Pomer medzi prednou a zadnou časťou 70 dB
Polarizácia Dual-Slant
Izolácia krížovej polarity > 28 dB
