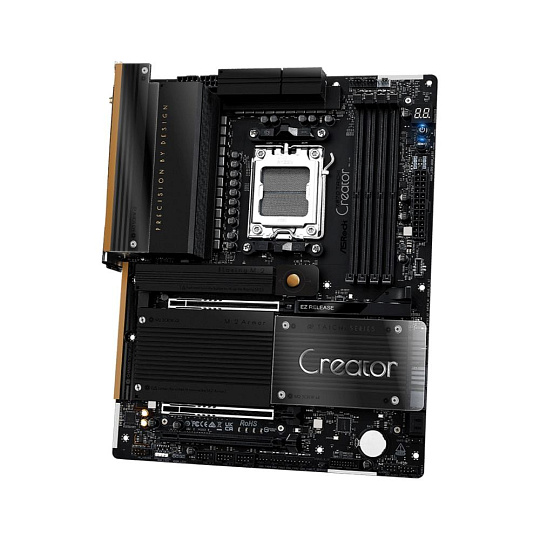

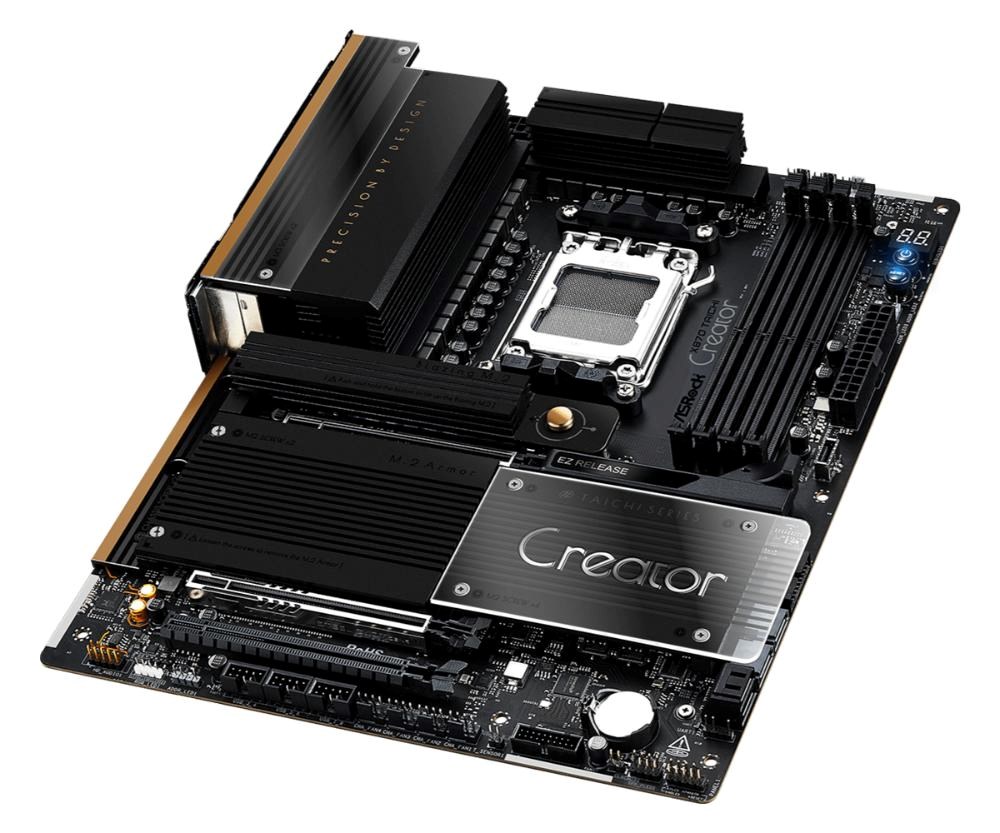

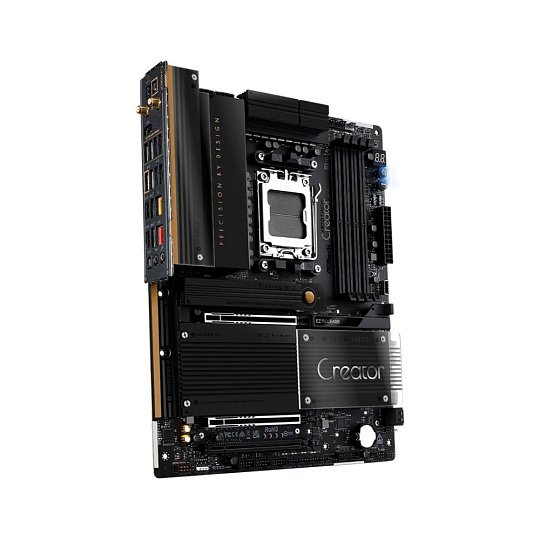

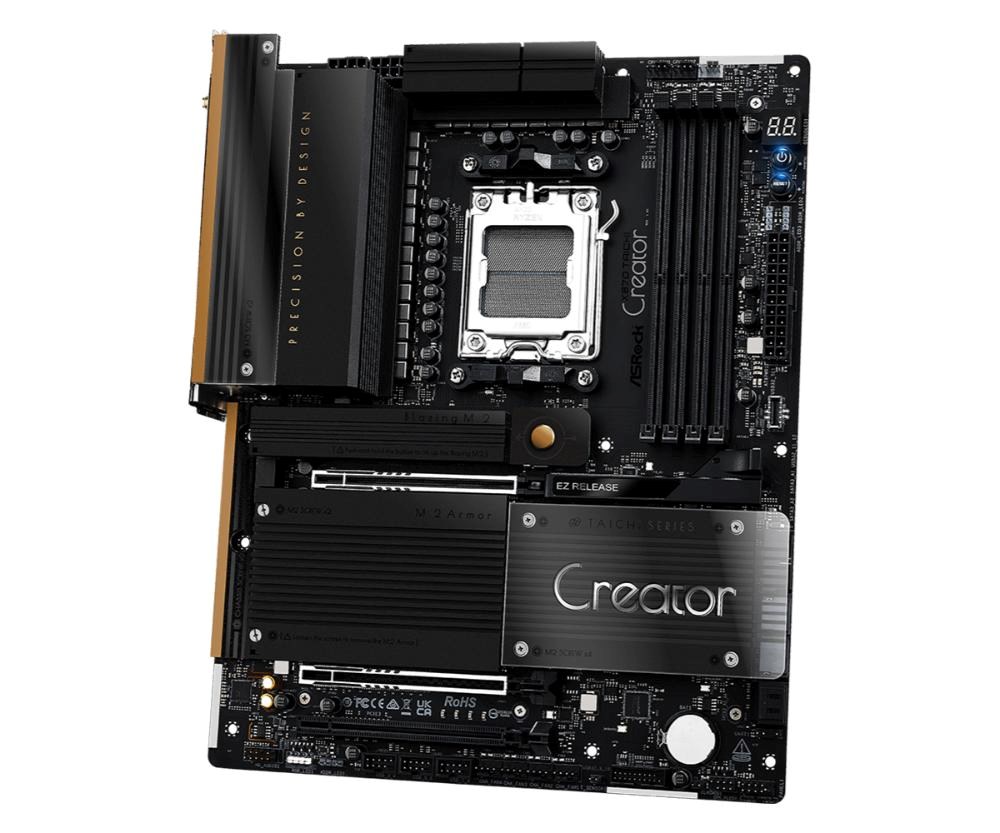

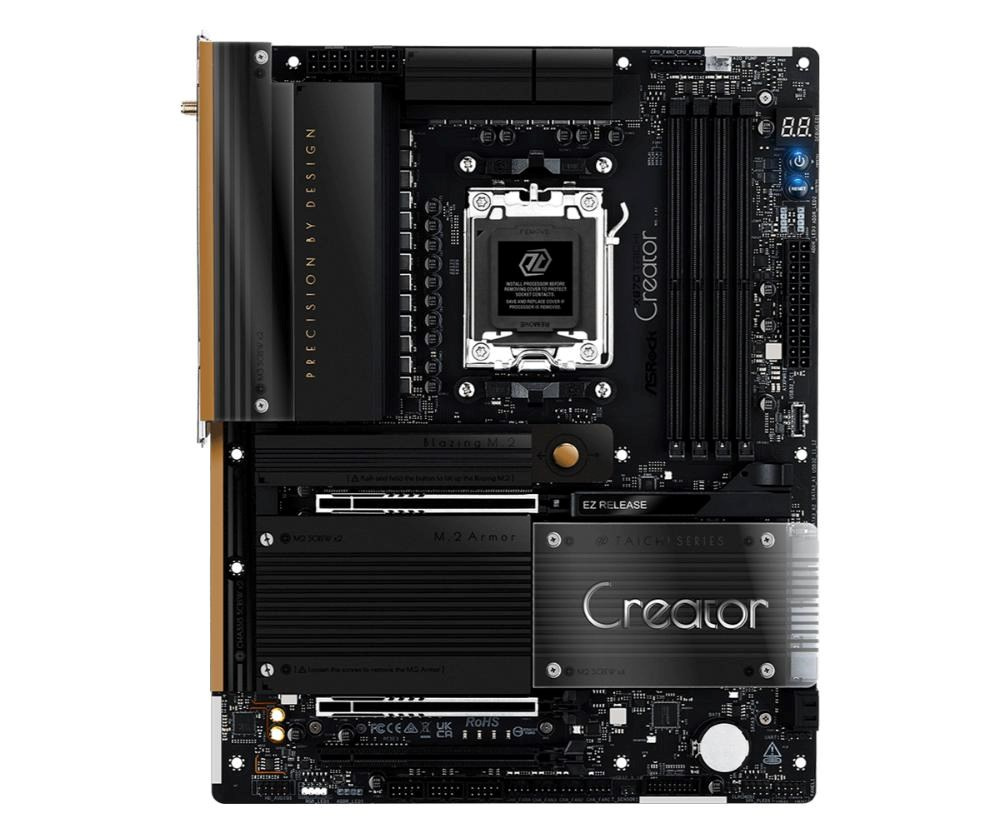

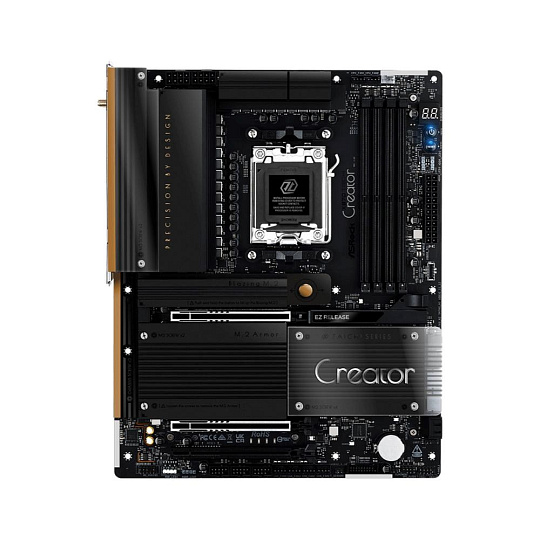

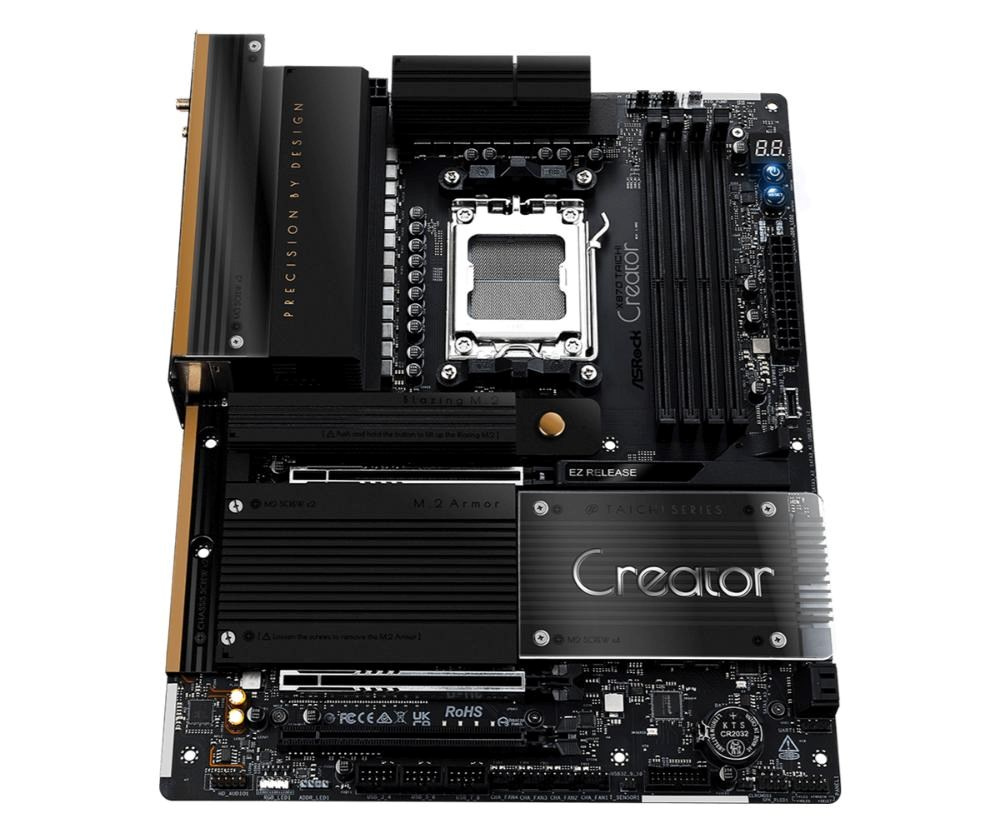

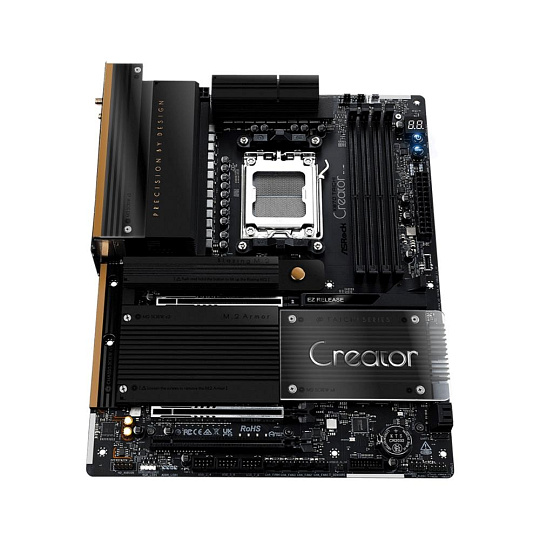

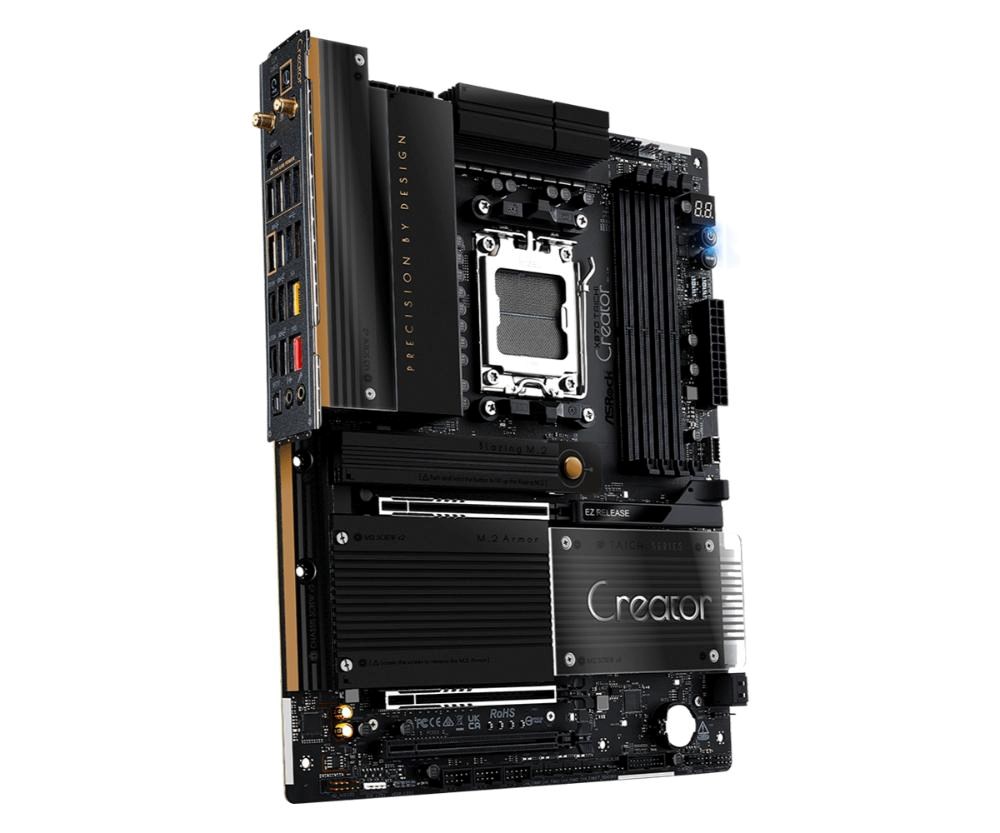

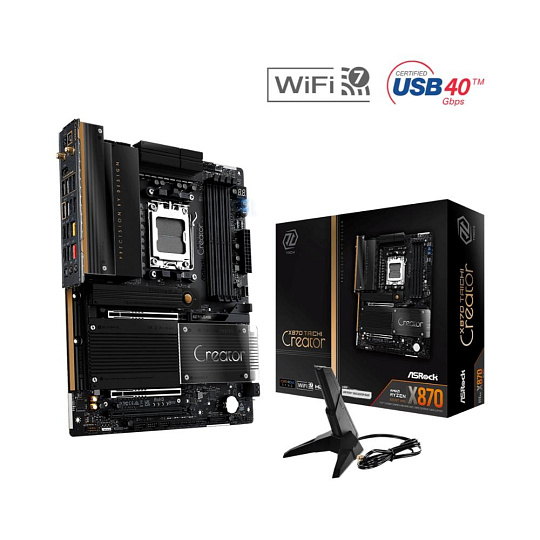

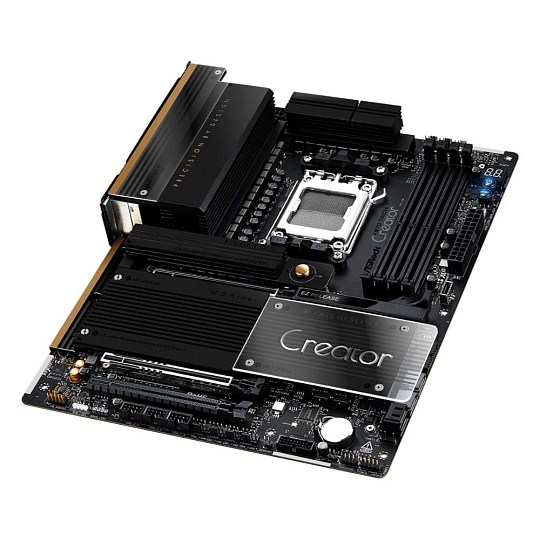

ASROCK X870 TAICHI CREATOR
Základná doska X870 Taichi Creator ponúka 10GbE a 5GbE LAN, dva porty USB4 Type-C, dva sloty Gen5 M.2 a dva sloty PCIe 5.0 x16 s extra rozostupmi pre duálne grafické karty.
Jej ostré línie, kovové hrany a zrkadlový štítok s názvom odrážajú charakteristický štýl Taichi Creator – presnosť sa snúbi s eleganciou.
Unikátné funkcie
Vynikajúca produktivita
- PCIe Gen5 (grafika, M.2)
- Dvojkanálová pamäť DDR5
- Porty USB4 typu C (40 Gb/s)
Mimoriadna odolnosť
- 18+2+1 napájacích fáz, 80A SPS pre Vcore+SOC so zväčšeným pancierom chladiča
- Flexibilný integrovaný kryt I/O
- 20K dlhotrvajúce čierne kondenzátory (vysokokvalitné a vodivé polymérové kondenzátory) Ultra rýchle hranie
- Modul Marvell (Aquantia) 10GbE LAN, 5G LAN, 802.11be Wi-Fi 7
EZ aktualizácia
- Tlačidlo BIOS Flashback
- Automatická inštalácia ovládačov ASRock
CPU
- Podporuje procesory AMD Socket AM5 Ryzen™ série 9000, 8000 a 7000*
* Dostupnosť rozširujúcich slotov sa môže líšiť v závislosti od CPU. Podrobnosti nájdete v tabuľke šírky pásma PCIe/M.2.
Čipset
- AMD X870
Pamäť
- Dvojkanálová pamäťová technológia DDR5
- 4 x sloty DDR5 DIMM
- Podporuje pamäť DDR5 ECC/non-ECC, bez vyrovnávacej pamäte až do 8000+ (OC)*
- Max. kapacita systémovej pamäte: 256 GB
- Podporuje pamäťové moduly Extreme Memory Profile (XMP) a EXTended Profiles for Overclocking (EXPO)*
* Viac informácií nájdete v zozname podporovaných pamätí na webovej stránke spoločnosti ASRock.
BIOS
- 512 MB AMI UEFI legálny BIOS s podporou grafického rozhrania
Grafika
Integrovaná grafika AMD RDNA™ (Skutočná podpora sa môže líšiť v závislosti od procesora)
- 1 x HDMI 2.1 TMDS/FRL 8G kompatibilný, podporuje HDR, HDCP 2.3 a maximálne rozlíšenie až 4K 120 Hz
- 2 x USB4, podporuje HDCP 2.3 a max. rozlíšenie až 8K 30Hz*
* Cez porty USB4 je možné zobraziť iba vstavanú grafiku procesora.
Ak chcete zobraziť obraz na monitore s konektorom Type-C, použite procesory AM5 Ryzen™ 9000, 8000 a 7000 s vstavanou grafikou.
Radič USB4 (pre USB4_TC1 a USB4_TC2) bude bežať na Gen4x2 s procesormi série 8000 (Phoenix 2).
Zvuk
- 7.1-kanálový HD zvuk s ochranou obsahu (zvukový kodek Realtek ALC4082)
- Samostatné vrstvy PCB pre zvukový kanál R/L
- Nahimic Audio
LAN
1 x 10 Gigabit LAN 100/1000/2500/5000/10000 Mb/s (Marvell (Aquantia) AQC113)
- Podpora Wake-on-LAN
- Podpora PXE 1 x 5 Gigabit LAN 10/100/1000/2500/5000 Mb/s (Realtek RTL8126)
Bezdrôtová LAN
- Modul 802.11be 2x2 Wi-Fi 7
- Podporuje IEEE 802.11a/b/g/n/ac/ax/be
- Podporuje frekvenčné pásmo 2,4 GHz/5 GHz/6 GHz*
- Podporuje šírku pásma kanála 160 MHz s Frekvenčné pásmo 6 GHz*
- 1 anténa na podporu technológie diverzity 2 (vysielanie) x 2 (príjem)
- Podporuje Bluetooth 5.4
- Podporuje MU-MIMO
* Modul Wi-Fi 7 je podporovaný iba systémom Microsoft Windows® 11. Pre systém Windows® 10 nie je k dispozícii žiadny ovládač. Dostupnosť pásma 6 GHz bude závisieť od odlišného stavu regulácie v jednotlivých krajinách a regiónoch. Aktivuje sa (pre podporované krajiny) prostredníctvom služby Windows® Update a aktualizácií softvéru, hneď ako budú k dispozícii.
Sloty
CPU:
- 2 x PCIe 5.0 x16 sloty (PCIE1 a PCIE2), podpora režimov x16 alebo x8/x8*
Čipová sada:
- 1 x PCIe 3.0 x16 slot (PCIE3), podpora režimu x4*
- 1 x vertikálna pätica M.2 (kľúč E), podporuje modul WiFi/BT PCIe WiFi typu 2230
* PCIE1 bude bežať na Gen5x16 s procesormi radu 9000 a 7000, Gen4x8 s procesormi radu 8000 (Phoenix 1) a Gen4x4 s procesormi radu 8000 (Phoenix 2).
Ak je M2_4 obsadený, PCIE3 aj M2_4 sa prepnú do režimu x2.
Podporuje NVMe SSD ako bootovacie disky
Úložisko
CPU:
- 1 x Blazing M.2 Socket (M2_1, Key M), podporuje režim typu 2280 PCIe Gen5x4 (128 Gb/s)*
- 1 x Blazing M.2 Socket (M2_2, Key M), podporuje režim typu 2280 PCIe Gen5x4 (128 Gb/s)*
Čipová sada:
- 1 x Hyper M.2 Socket (M2_3, Key M), podporuje režim typu 2280 PCIe Gen4x4 (64 Gb/s)*
- 1 x Ultra M.2 Socket (M2_4, Key M), podporuje režim typu 2280 PCIe Gen3x4 (32 Gb/s)*
ASMedia ASM1164:
- 4 x SATA3 6.0 Gb/s konektory
* Podporuje NVMe SSD ako bootovacie disky
M2_1 je prvou prioritou pre Inštalácia M.2.
M2_1 bude fungovať na Gen5x4 s procesormi série 9000 a 7000 a Gen4x4 s procesormi série 8000 (Phoenix 1 a Phoenix 2).
M2_2 bude fungovať na Gen5x4 s procesormi série 9000 a 7000 a Gen4x4 s procesormi série 8000 (Phoenix 1). M2_2 nebude k dispozícii s procesormi série 8000 (Phoenix 2).
Ak je M2_2 obsadený, oba zadné porty USB4 typu C a M2_2 sa prepnú do režimu x2. M2_2 môžete prepnúť do režimu x4 v nastaveniach systému BIOS, ale tým sa deaktivujú USB4_TC1 a USB4_TC2.
Ak je M2_4 obsadený, PCIE3 aj M2_4 sa prepnú do režimu x2.
RAID
- Podporuje RAID 0, RAID 1 a RAID 10 pre úložné zariadenia M.2 NVMe
USB
CPU:
- 2 x USB4 Type-C (zadný)
- 1 x USB 3.2 Gen2 Type-A (zadný (USB32_8))
- 4 x USB 3.2 Gen1 Type-A (zadný (USB32_1234))
Čipová sada:
- 1 x USB 3.2 Gen2x2 Type-C (predný)
- 1 x USB 3.2 Gen2 Type-A (zadný (USB32_7))
- 6 x USB 3.2 Gen1 Type-A (2 zadné (USB32_56), 4 predné)
- 8 x USB 2.0 (2 zadné, 6 predné)
* Všetky USB porty podporujú ochranu ESD
Konektory
- 1 x konektor pre kábel termistora
- 1 x konektor pre LED napájania a reproduktora
- 1 x RGB LED Zásuvka*
- 3 x adresovateľné LED zásuvky**
- 2 x konektor pre ventilátor CPU (4-pinový) (inteligentné ovládanie otáčok ventilátora)***
- 4 x konektory pre ventilátory šasi (4-pinové) (inteligentné ovládanie otáčok ventilátora)***
- 1 x konektor pre ventilátor čerpadla AIO (4-pinový) (inteligentné ovládanie otáčok ventilátora)***
- 1 x 24-pinový napájací konektor ATX (konektor napájania s vysokou hustotou)
- 2 x 8-pinové 12V napájacie konektory (konektor napájania s vysokou hustotou)
- 1 x audio konektor na prednom paneli (15μ zlatý audio konektor)
- 3 x USB 2.0 konektory (podpora 6 portov USB 2.0)
- 2 x USB 3.2 Gen1 konektory (podpora 4 portov USB 3.2 Gen1)
- 1 x predný panel typu C USB 3.2 Gen2x2 konektor (20 Gb/s)****
- 1 x Dr. Debug s LED diódou
- 1 x tlačidlo napájania s LED diódou
- 1 x tlačidlo resetovania s LED diódou
* Celkovo podporuje LED pásy až do 12V/3A, 36W
** Celkovo podporuje LED pásy až do 5V/3A, 15W
*** CPU_FAN1 podporuje výkon ventilátora až do 1A (12W).
CPU_FAN2, CHA_FAN1~4 a AIO_PUMP podporujú výkon ventilátora až do 3A (36W).
CPU_FAN2, CHA_FAN1~4 a AIO_PUMP dokážu automaticky zistiť, či sa používa 3-pinový alebo 4-pinový ventilátor. **** Podporuje nabíjanie cez USB PD 3.0 až do 12V@3A (36W)

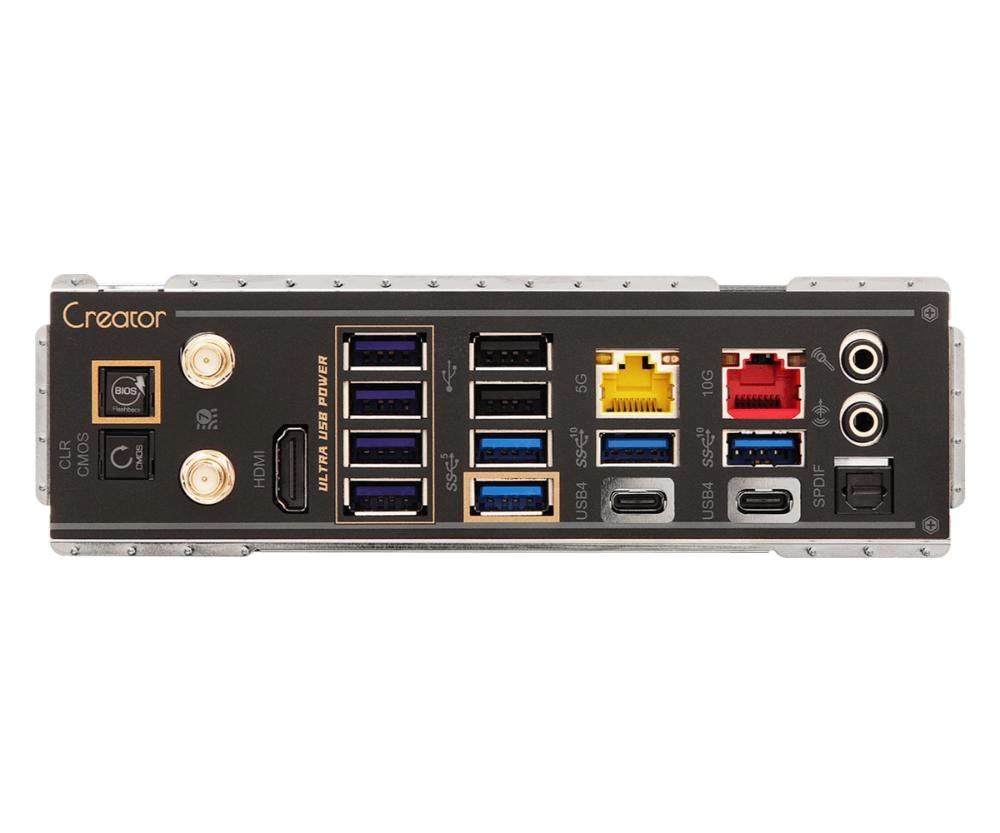

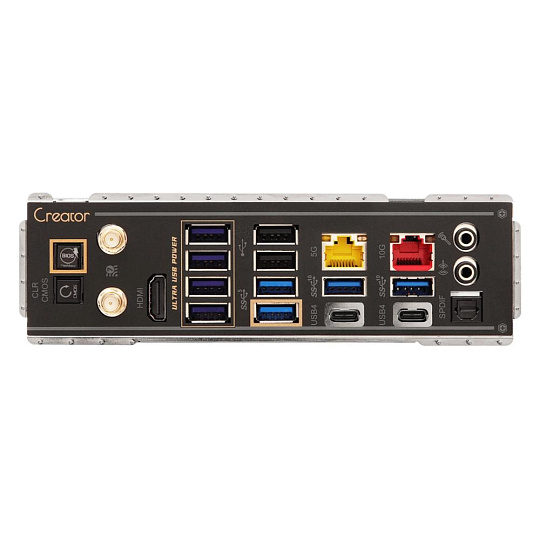

Vstupy/výstupy na zadnom paneli
- 2 x anténne porty
- 1 x port HDMI
- 1 x optický výstup SPDIF
- 2 x porty USB4 typu C (40 Gb/s)*
- 2 x porty USB 3.2 Gen2 typu A (10 Gb/s)
- 6 x porty USB 3.2 Gen1 typu A (USB32_1234 podporuje Ultra USB Power.)**
- 2 x porty USB 2.0
- 2 x porty RJ-45 LAN
- 1 x tlačidlo Clear CMOS
- 1 x tlačidlo BIOS Flashback
- 1 x linkový výstup (zlatý zvukový konektor)
- 1 x vstupný konektor pre mikrofón (zlatý zvukový konektor)
* Podporuje nabíjanie cez USB PD 3.0 až do 5V@3A (15W)
Ovládač USB4 (pre USB4_TC1 a USB4_TC2) bude bežať na Gen4x2 s procesormi série 8000 (Phoenix 2).
** Zariadenie prekračuje menovitý výkon USB 3.2 Type-A 5V@0,9A (4,5W), čo môže spustiť ochranu proti preťaženiu (OCP), na obnovenie napájania USB bude potrebný reštart systému.
Softvér a UEFI
Softvér
- ASRock Motherboard Utility (A-Tuning)
- ASRock Polychrome SYNC*
UEFI
- ASRock EZ Mode
- ASRock Full HD UEFI
- ASRock Auto Driver Installer
- ASRock Instant Flash
*Tieto nástroje si môžete stiahnuť z ASRock Live Update & APP Shop.

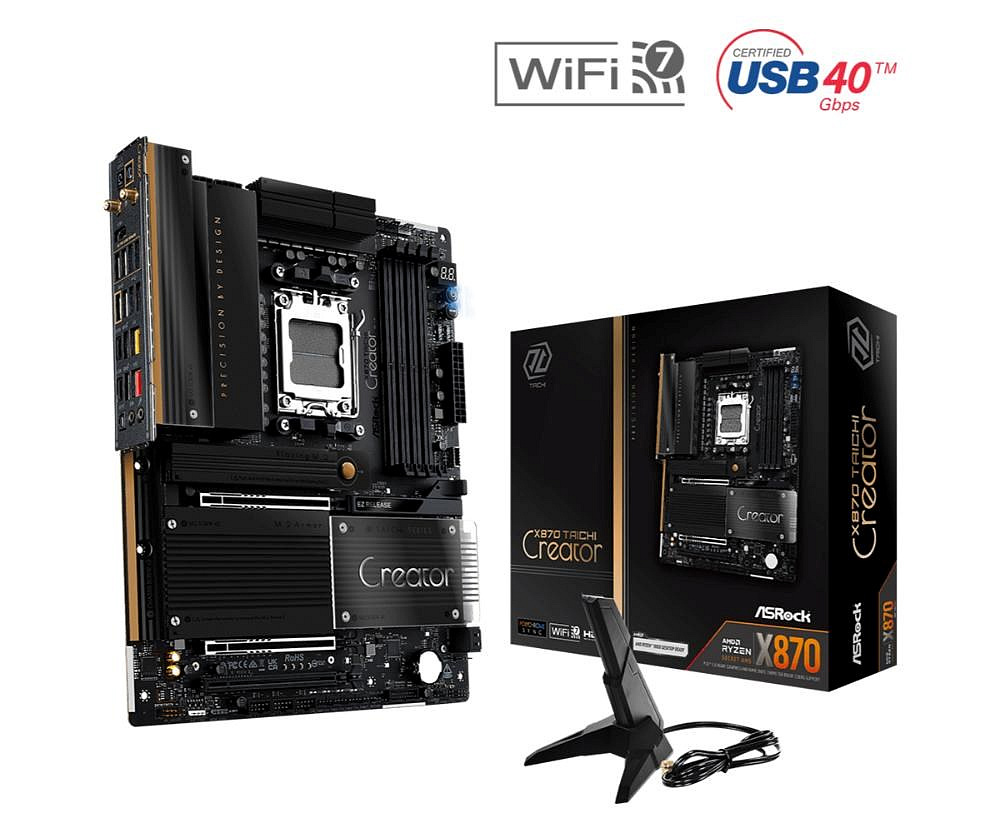

Príslušenstvo
- 4 x dátové káble SATA
- 1 x anténa ASRock WiFi 2,4/5/6 GHz
- 1 x rozbočovací kábel ARGB
- 1 x kábel termistora
Formát
- Rozmery ATX: 12,0 palca x 9,6 palca, 30,5 cm x 24,4 cm
- 8-vrstvová doska plošných spojov
Operačný systém
- Microsoft Windows® 10 64-bit / 11 64-bit
Certifikácie
- FCC, CE
- Pripravené pre ErP/EuP (vyžaduje sa napájací zdroj pripravený pre ErP/EuP)
- Pripravené pre CEC Tier II
.
, ,
