Solarix Rozvádzač LC-50 24U
Stojanový rozoberateľný rozvádzač typu LC-50 je určený na inštaláciu pasívnych aj aktívnych prvkov štruktúrovaných systémov kábli
Technické parametre:
| Výška | 24 U |
| Výška | 1163 mm |
| Šírka | 800 mm |
| Hĺbka | 800 mm |
| Hmotnosť | 78 kg |
| Farba | RAL 7035 |
Základná konštrukcia

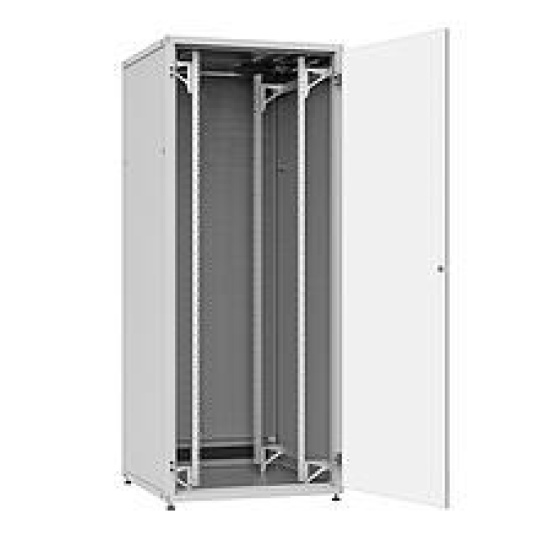

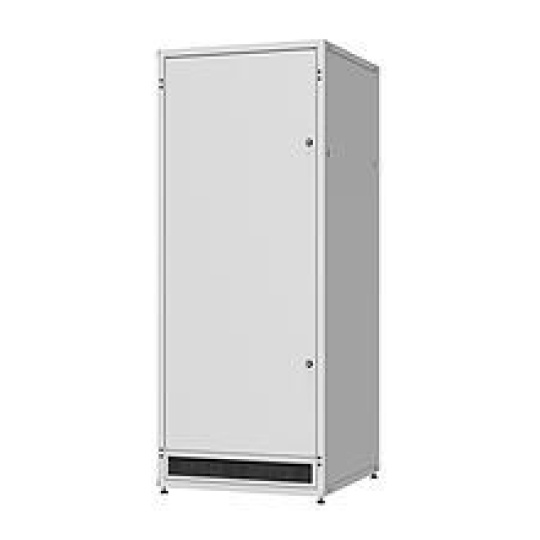

Rozvádzač LC-50 tvorí rozoberateľný skelet, pozostávajúci z dná, stropu a štyroch stojín, ku ktorým sú pripevnené vodorovné priečky. Ku priečkam sú pripevnené zvislé lišty, umožňujúce montáž zariadení v rozmerovom štandarde 19". Z čelnej strany je rozvádzač osadený celosklenými dverami z číreho kaleného bezpečnostného skla (EN 12150-1). Dvere majú max. uhol otvárania 180° a sú osadené cylindrickým zámkom s jednobodovým zamykaním. Konštrukcia rozvádzača umožňuje meniť smer otvárania dverí. Odnímateľné zadné plechové dvere aj bočné zákryty sú upevnené pomocou cylindrických zámkov na totožný kľúč, ako majú dvere. V zadnej stene je namontovaný kabelový prechod s inštalovaným protipožiarne prachovým kefkou.

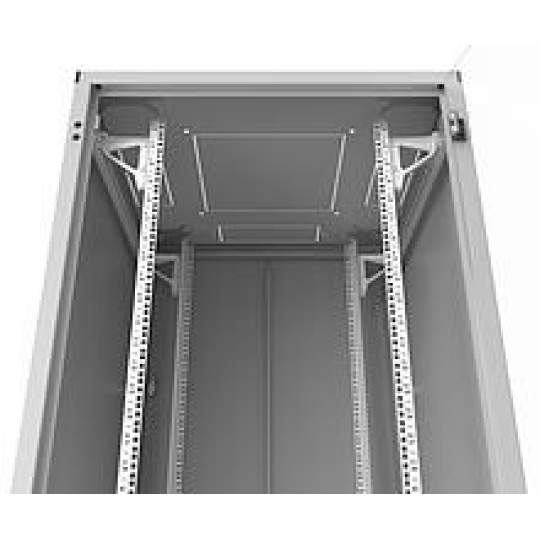

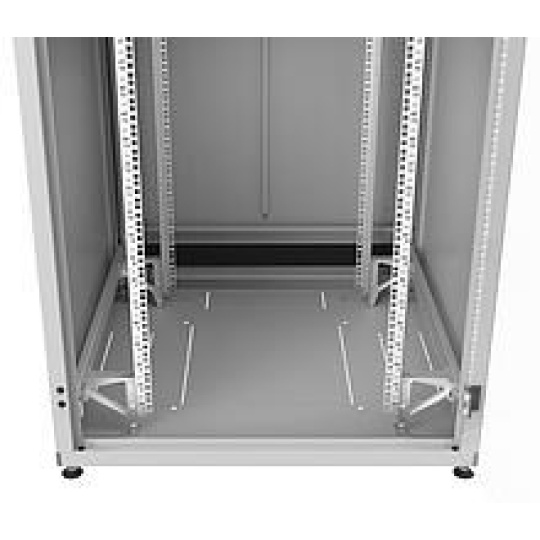

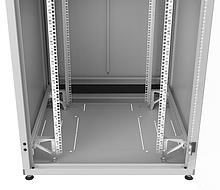

V stropu aj na dne sa nachádzajú otvory pre vstup káblov a odvod teplého vzduchu uzavretý vylamovacími záslepkami. Záslepky je možné odstrániť prepíchnutím mostíkov, ktoré ich spájajú s dnom alebo stropom rozvádzača. Otvory pre odvod teplého vzduchu sú prispôsobené na inštaláciu ventilačnej jednotky VJ-R2, 4 alebo 6. Otvory pre prívod káblov umožňujú zavedenie napájacích káblov ukončených trojfázovou zástrčkou.
Zvislé lišty s rozstupom 19"
Rozvádzač obsahuje dva páry 19" zvislých líšt s potlačou pre identifikáciu výšky umiestnenia montovaných zariadení. Konštrukcia rozvádzača umožňuje meniť polohu zvislých líšt v smere hĺbky rozvádzača.
Spojenie rozvádzačov do sústav
Na stranách rozvádzačov na vrchu a dole sa nachádzajú diery umožňujúce spájanie rozvádzačov do sústav. Na vzájomné spojenie dvoch rozvádzačov je potrebné použiť doplnkový spojovací materiál. Rozvádzače je možné skladať do sústav, radov, bez nutnosti demontáže bočníc.
Ochrana
IP 20 podľa EN 60529
Neplatí pre kabelový vstup s protipožiarne prachovým kefkou.
Garantované nosnosti
Maximálna prípustná celková hmotnosť zariadenia namontovaného vo vnútri rozvádzača nesmie prekročiť:
1 360 kg
pre skrinku s hĺbkou 1 000 mm postavenú na nohách, podstavci alebo priamo na podlahe (nevzťahuje sa na výšku skrinky 24U)
1 000 kg
pre hĺbku skrinky 600 mm alebo 800 mm vo všetkých výškach na nohách, podstavci alebo priamo na podlahe a pre skrinku 24U s hĺbkou 1000 mm
500 kg
pre skrinku postavenú na našich typových kolieskach
Nosnosti sú garantované pri rovnomernom statickom zaťažení.
Umiestnenie a vyrovnanie
Súčasťou každého rozvádzača sú štyri kusy výškovo nastaviteľných vyrovnávacích nôh. Tieto umožňujú umiestniť rozvádzač na nerovnú podlahu. V pokračovaní, ak nie sú tieto nohy použité, je možné rozvádzač postaviť priamo na podlahu. Na dne rozvádzača sa nenachádzajú žiadne vystupujúce prvky.
Zemniace prepojenie skrine
Všetky konštrukčné diely rozvádzača sú vzájomne vodive prepojené. Vodivé spojenie dverí a bočných krytov so skeletom rozvádzača je vykonané pomocou zemniacich káblov s priečnym prierezom 6 mm2 pre maximálne zaťaženie 63 A. Pri vyššom prúdovom zaťažení rozvádzača je nutné použiť zemniace káble s väčším prierezom.
Protikorózna ochrana skrine
Štandardne sú skrine dodávané s povrchovou úpravou práškovou farbou v odtieni svetlo šedá RAL 7035.
Vnútorné montážne diely, ako sú 19" zvislé lišty a pokojové priečky, sú pozinkované zliatinou Al-Zn.
Balenie obsahuje:
1 stojina skeletu/rámu
2 dno s káblovým prechodom a prípravou na inštaláciu ventilačnej jednotky (vylamovacie)
3 strop s káblovým prechodom a prípravou na inštaláciu ventilačnej jednotky (vylamovacie)
4 priečky na montáž 19" líšt
5 držiak 19" zvislej lišty
6 zvislá lišta
7 celosklenené dvere osadené jednobodovým cylindrickým zámkom
8 bočný sklopný kryt osadený jednobodovým cylindrickým zámkom
9 zadné dvere osadené jednobodovými cylindrickými zámkami
10 káblový prechod s protipožiarne prachovým kefkou, určený na montáž pod alebo nad zadnými dverami
11 výškovo nastaviteľná noha
